Part NO:CS5266E

封裝:ESOP10L

工作電壓:2.7V-5.5V(單節節鋰電池)

簡介:單節鋰電池供電自帶升壓5.2W單聲道音頻功率放大器
集成Charge Pump升壓模塊，集成AB類D類兩種工作模式，GF類音頻功放
輸出功率（Cout=1uF+10uF,NCN OFF@DMODE）
VBAT=5.0V，THD+N=10% RL=4Ω@5.15W；RL=8Ω@3.0W
VBAT=5.0V，THD+N=1% RL=4Ω@4.2W；RL=8Ω@2.3W
VBAT=3.6V，THD+N=10% RL=4Ω@3.4W；RL=8Ω@2.7W
VBAT=3.6V，THD+N=1% RL=4Ω@2.85W；RL=8Ω@2.2W
輸出功率（Cout=1uF+100uF,NCN OFF@DMODE）
VBAT=5.0V，THD+N=10% RL=4Ω@5.2W；RL=8Ω@3.05W
VBAT=5.0V，THD+N=1% RL=4Ω@4.3W；RL=8Ω@2.35W
VBAT=3.6V，THD+N=10% RL=4Ω@4.0W；RL=8Ω@2.8W
VBAT=3.6V，THD+N=1% RL=4Ω@3.5W；RL=8Ω@2.3W

詳細介紹

CS5266E是一款采用CMOS工藝，電容式升壓型GF類單聲道音頻功放，可以為4Ω的負載提供最高5.2W的連續功率;CS5266E芯片內部固定的28倍增益，有效的減少了外圍元器件的數量，外圍全貼片阻容器件應用可以盡量減少外圍占板面積，并降低手工插件帶來的成本上升;功放集成了D類和AB類兩種工作模式即可保證D類模式下強勁的功率輸出，又可兼顧系統在有FM的情況下，消除功放對系統的干擾;CS5266E具有獨特的防破音（NCN）功能，可根據輸出信號的大小自動調整功放的增益，實現更加舒適的聽覺感受.

CS5266E的外圍可應用低成本全貼片的阻容器件，在以鋰電池供電的移動式音頻設備中，CS5266E是理想的音頻子系統的功放解決方案.CS5266E的全差分架構和極高的 PSRR有效地提高了CS5266E對RF噪聲的抑制能力。另外CS5266E內置了過流保護和過熱保護，有效的保護芯片在異常的工作條件下不被損壞。

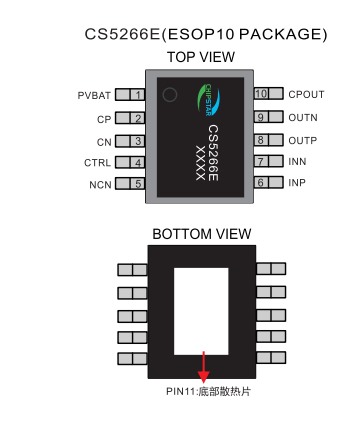

CS5266E提供了ESOP10的封裝類型，其額定的工作溫度范圍為-40℃至85℃。

集成Charge Pump升壓模塊，集成AB類D類兩種工作模式 GF類音頻功放，輸入電壓范圍∶2.7~5.5V關斷電流∶<1μA待機電流∶ 20mA@5V， D類調制頻率∶ 350KHz，防破音模式開關，AERC專利技術，提供優異的全帶寬EMI抑制能力，優異的"噼噗-咔嗒"（pop-noise）雜音抑制能力，高的電源抑制比（PSRR）∶在217Hz下為-80dB，過溫保護，過壓保護。
