CS5230EA，內置電容升壓模塊，固定28倍增益，AB/D切換，防破音，5.2W單聲道GF類音頻功放IC

概要

     CS5230EA是一款采用CMOS工藝，電容式升壓型GF類誕生的音頻功放，可以為4Ω的負載提供最高5W的連續功率，CS5230EA內部固定的28倍增益，有效的減少了外圍元器件的數量；功放集成了D類和AB類兩種工作模式，即可保證D類模式下強勁的功率輸出，又可兼顧系統在FM的情況下，消除功放對系統的干擾；CS5230EA具有獨特的防破音（NCN）功能，可根據輸出信號的大小自動調整功放的增益，實現更加舒適的聽覺感受。

      CS5230EA的外圍只有低成本的阻容器件，在以鋰電池供電的移動式音頻設備中，CS5230EA是理想的音頻子系統的功放解決方案。CS5230EA的全差分架構和極高的PSRR有效的提高了CS5230EA對RF噪聲的抑制能力。另外CS5230EA內置了過流保護和過熱保護，有效的保護芯片在異常的工作條件下不被破壞。

      CS5230EA提供了ESOP10的封裝類型，其額定的工作溫度范圍為-40℃至85℃。

特征

      集成Charge Pump升壓模塊，集成AB類D類兩種工作模式

GF類音頻功放

       輸出功率

            Po at VABT= 5.0V，RL =  4Ω+33uH

                  THD+N=10%     5.2W（NCN OFF@D MODE）

                   THD+N=1%        4.3W（NCN OFF@D MODE）

            Po at VABT= 4.2V，RL =  4Ω+33uH

                  THD+N=10%     4.8W（NCN OFF@D MODE）

                   THD+N=1%        4.1W（NCN OFF@D MODE）

            Po at VABT= 3.6V，RL =  4Ω+33uH

                  THD+N=10%     3.45W（NCN OFF@D MODE）

                   THD+N=1%        3.0W（NCN OFF@D MODE）

     輸入電壓范圍：2.7~5.5V

     關斷電流：<1uA

      待機電流：15mA

      D類調制頻率：300KHz

      防破音模式開關

      AERC專利技術，提供有益的全帶寬EMI抑制能力

      有益的“噼噗-咔嗒”（pop-noise）雜音 抑制能力

      高的電源抑制比（PSRR）：在217Hz下為-80dB

       過溫保護     過壓保護

應用

     藍牙音箱

     便攜式音頻設備

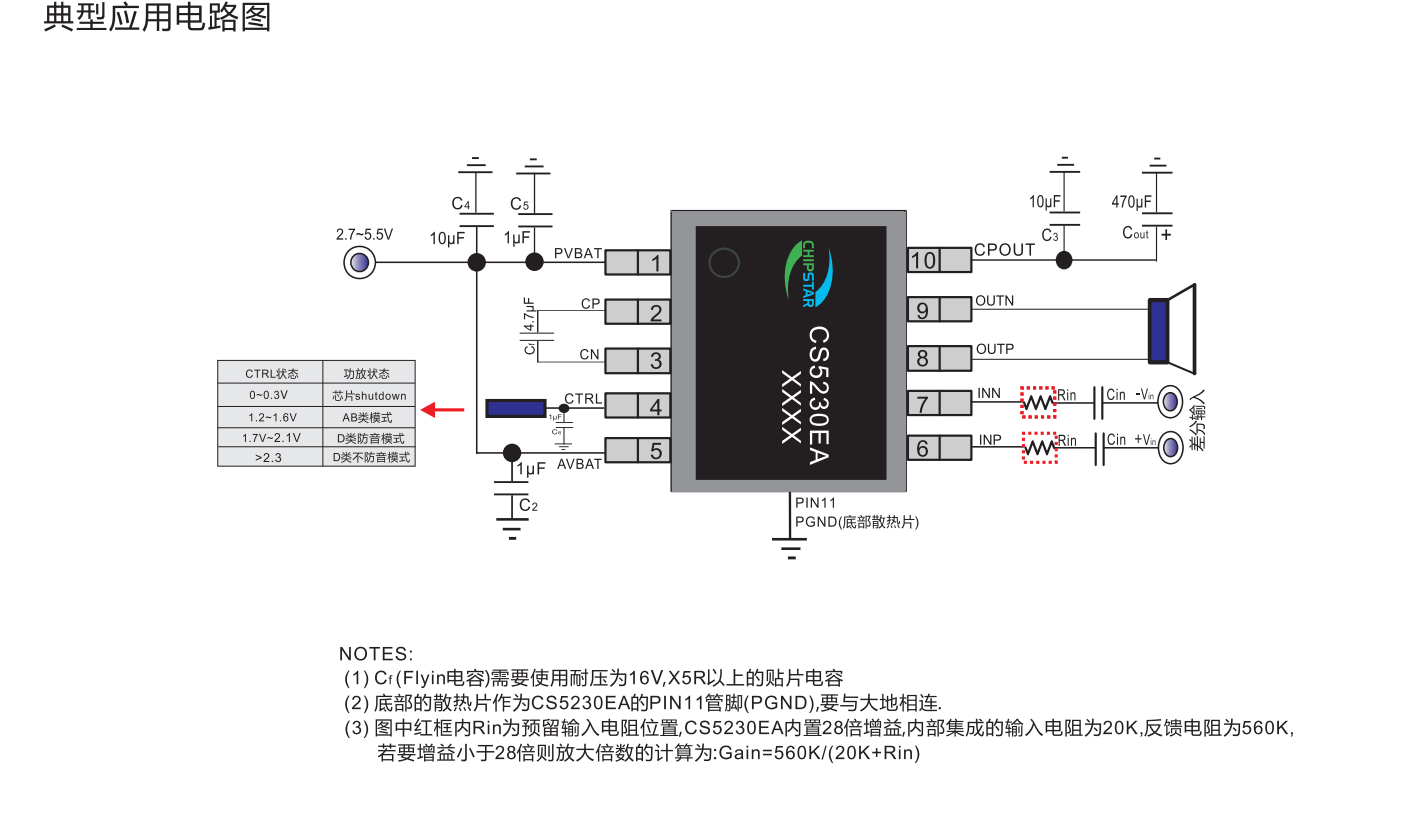

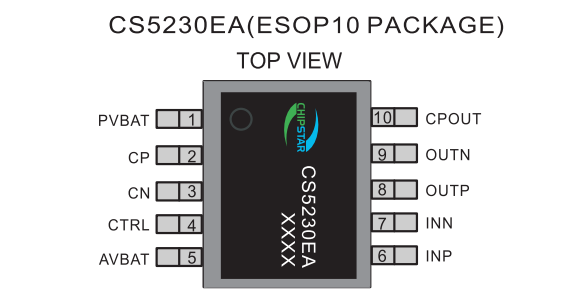

封裝

    ESOP10

更多資料請與我們聯系！
