支持 PD 的五口多協議雙向快充移動電源解決方案

1. 概述
SW6208 是一款高集成度的多協議雙向快充移動電源專用多合一芯片，支持A+A+B+C+L 口任
意 口 快 充 。 其 集 成 了 5A 高 效 率 開 關 充 電 ， 22.5W 高 效 同 步 升 壓 輸 出 ，
PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低壓直充等多種快充協議，電量計量，數碼管/LED 燈顯示以及
相應的控制管理邏輯。外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

2. 應用領域
? 移動電源
? 其它電池供電設備

3. 規格
? 開關充電
? 電流高達 5A，效率高達 96%
? 支持 4.2/4.35/4.4/4.5V電池類型
? 支持 JEITA規范
? 支持溫度環控制
? 同步升壓
? 輸出功率高達 22.5W，效率高達 95%
? 自動負載檢測/輕載檢測
? 支持無線充模式
? 支持小電流模式
? 輸出快充協議
? 支持 PPS/PD3.0/PD2.0
? 支持 QC4+/QC4/QC3.0/QC2.0
? 支持 AFC
? 支持 FCP
? 支持 SCP
? 支持 PE2.0/PE1.1
? 支持 SFCP
? 支持低壓直充
? 輸入快充協議
? 支持 PD3.0/PD2.0
? 支持 AFC
? 支持 FCP
? 支持 SCP
? 支持 PE1.1
? Type-C接口
? 內置 USB Type-C 接口邏輯
? 支持 Try.SRC 功能
? BC1.2模塊
? 支持 BC1.2 DCP模式
? 支持蘋果/三星模式
? Lightning解密
? 內置 Lightning 解密功能
? 電量計量及顯示
? 內置 12bit ADC
? 內置庫侖計精確電量
? 支持 188 數碼管顯示
? 支持 3-5個 LED 燈顯示
? 快充指示燈
? 內置快充指示燈驅動
? 照明驅動
? 內置照明 LED 驅動
? 按鍵
? 支持機械按鍵
? 保護機制
? 輸入過壓保護
? 輸出過流/短路保護
? 充電超時/過壓保護
? 溫度保護
? I2C接口

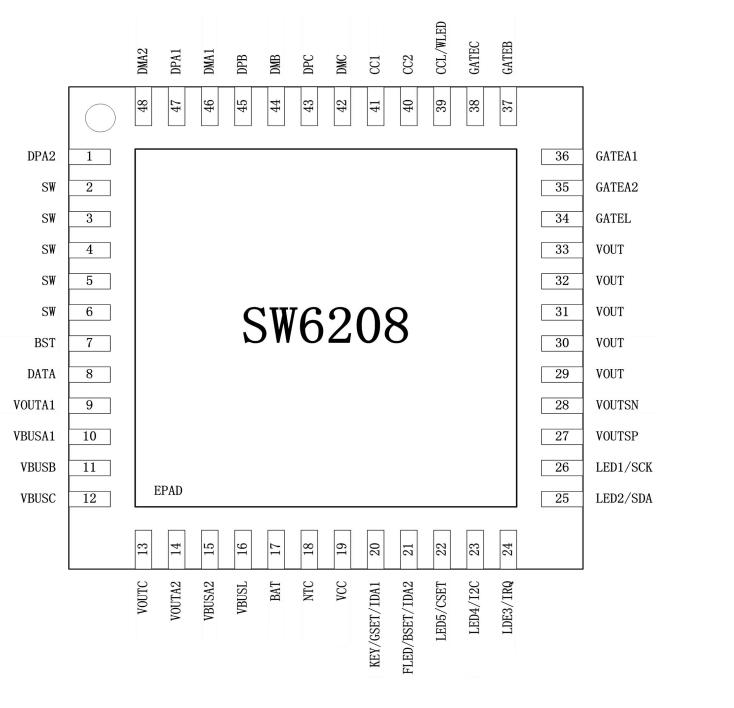

? QFN-48(6x6mm) 封裝
