SW7203，支持 NVDC 的高效率雙向升降壓充放電控制器，1-4節鋰電池，最大功率100W

1. 概述

SW7203 是一個高效率的同步 4管雙向升降壓充放電控制器，支持 1-4節電池的充放電管理，支持 NVDC 功能，可以提供最大 100W 的功率輸出，支持多路輸入輸出檢測及通路驅動，配合 MCU和協議芯片可組成一個簡潔完整的雙向快充充放電方案。

2. 應用領域

? 快充電源/車載充電器
? 電動工具
? 筆記本電腦
? 無人機
? 掃地機器人
? 對講機

3. 規格

? 高效升降壓開關充電

? 支持 1至 4 節鋰電池升降壓充電，
包含完整的充電循環管理
? 支持 3V-19.2V充電目標電壓設置
可支持多種類型的鋰電池
? 支持 100W輸入功率
? 支持 4V-24V輸入電壓
? 支持 I2C 編程控制輸入端/電池端限流
? 升壓和降壓之間無縫切換

? 反向升降壓放電

? 支持 100W輸出功率
? 支持 3V-22V輸出電壓
? 可靈活選擇 FB/I2C 調壓方式
? 支持 I2C 編程控制輸出限流
? PSM/PWM 模式隨負載大小自動切換

? NVDC 電源路徑管理

? 支持死電池啟動
? 可靈活調整 Vsys 工作范圍
? 適配器滿載時電池可向系統供電

? 12bit高精度 ADC

? 端口接入檢測

? 1 個適配器接入檢測
? 2 個負載接入檢測
? 低靜態輸入電流
? 關機電流最低30uA

? 通路MOS驅動

? 集成 3 個 NMOS 驅動，簡化電路設計

? NTC檢測

? 集成 NTC 檢測功能，支持電池高低溫保護
? 支持 62368標準

? 完善的保護機制

? 輸入過壓/輸出過壓
? 輸出過流/短路保護
? 芯片過溫保護

? I2C接口

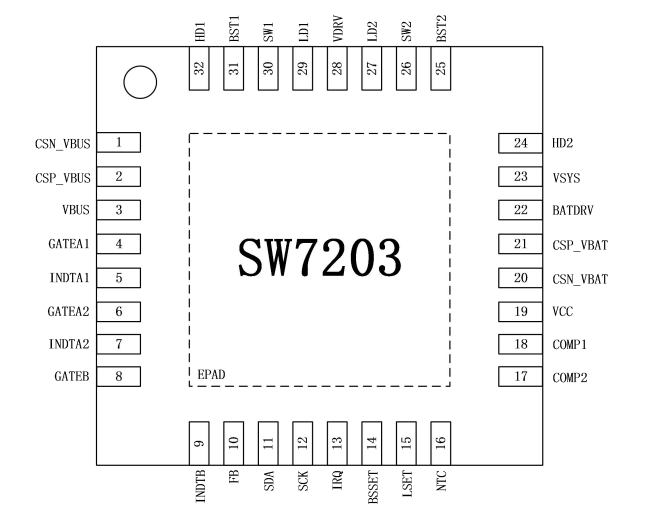

? QFN-32(4x4mm) 封裝

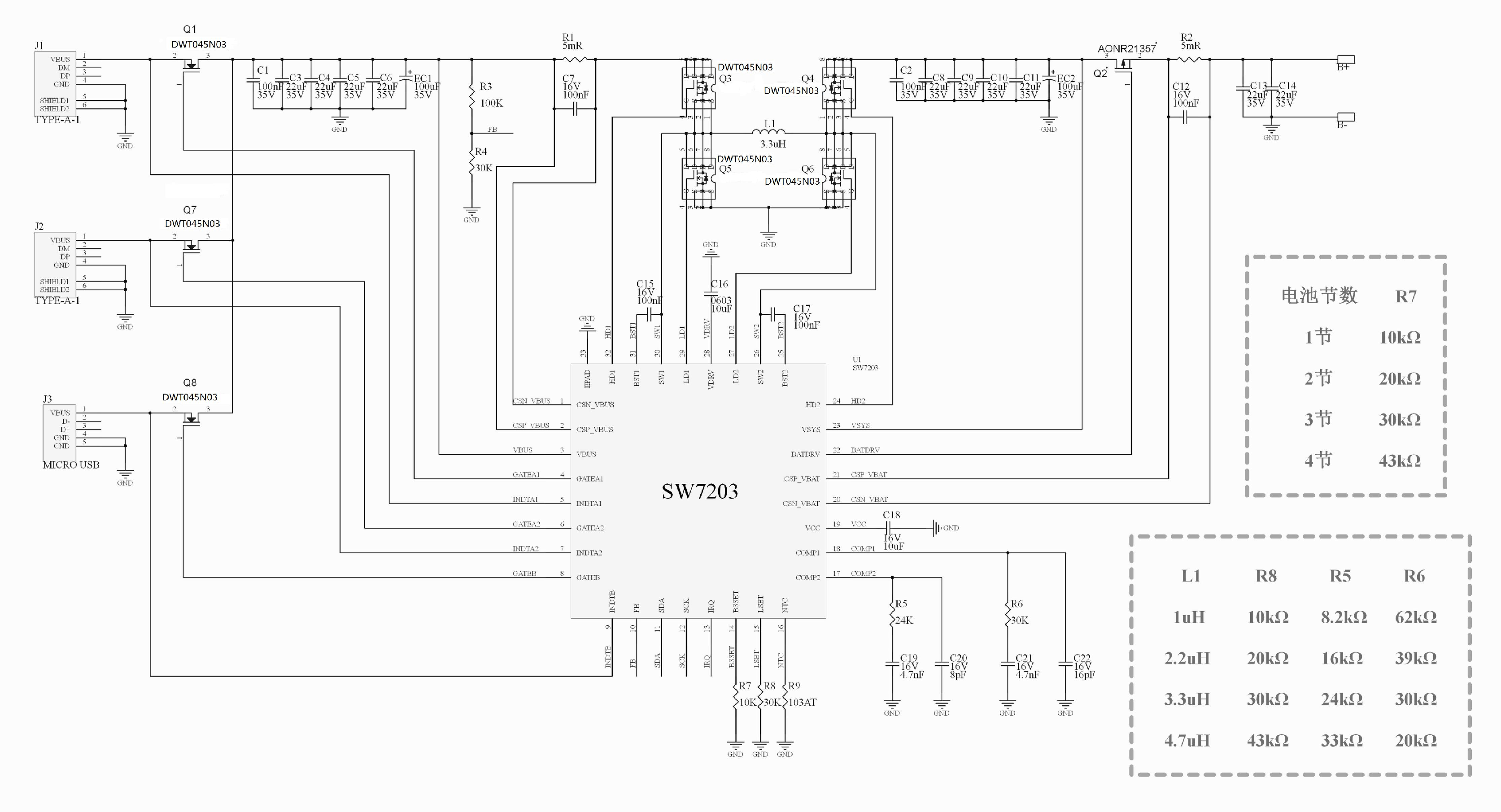

參考原理圖
