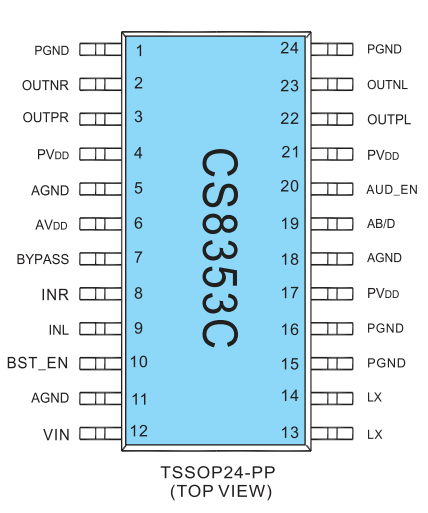

封裝:TSSOP24L-PP
工作電壓:2.5-5V
產品概要
CS8353C 是一款帶AB/D切換，內置BOOST升壓模塊，固定20倍增益，5.5WX2立體聲，R類音頻功率放大器。內置的BOOST升壓模塊可以將鋰電池電壓升壓至6.5V可以為4Ω的負載提供5.5W的恒定功率，BST_EN使能端可以單獨控制BOOST模塊的開啟和關閉，AB類和D類可切換模式的設計，最大限度的減少音頻子系統中功放對FM的干擾。CS8353C在鋰電池的供電電壓范圍內提供了極致的功率輸出，使得CS8353C成為便攜式音箱設備特別是藍牙音箱產品的最優選擇。
CS8353C雙通道音頻功率放大器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需要少量的外圍器件，便使系統具備高功率的音頻輸出。CS8353C采用雙通道設計使芯片具有了橋事聯接揚聲器放大，簡化了音頻系統的外圍電路設計。另外內置升壓的設計，使得音頻系統突破了電源電壓的限制，讓便攜音箱有了更極致的音樂感受。內置了低功耗待機電路和過熱保護電路，同時內置了雜音消除電路，可以消除芯片啟動和關斷過程中的咔嗒聲或噼噗聲。
CS8353C提供了纖小的TSSOP24L-PP封裝形式供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
性能特點
●內置BOOST模塊，AB類D類集成的特殊R類結構

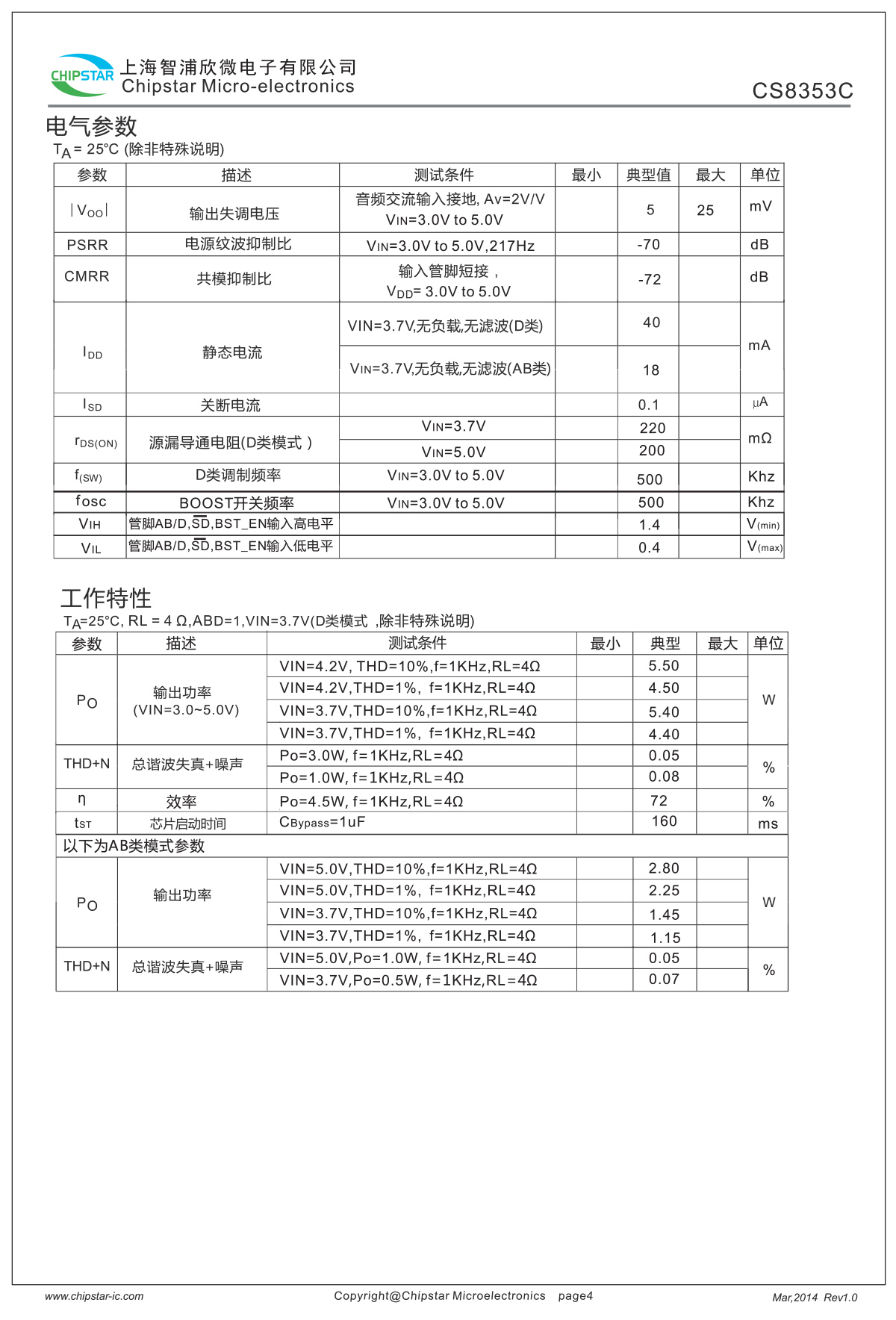

●輸出功率
PO at 1% THD+N, VIN = 4.2V
RL = 4Ω 4.50W/CH
PO at 10% THD+N, VIN = 4.2V
RL = 4Ω 5.50W/CH
● 優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
●工作電壓范圍：2.5V到5.0V
●MUCH功能:功放靜音同時,PVDD可輸出最高2A的電流
●無需濾波的Class-D結構
● 72%的效率
●高電源抑制比(PSRR)：在217Hz下為70dB
●啟動時間 (160ms)
●靜態電流 (10mA)
●低關斷電流 (＜0.1μA)
●過流保護，短路保護和過熱保護
●符合Rohs標準的無鉛封裝
應用
便攜式藍牙音箱
