封裝:TSSOP24-PP
工作電壓:5V-9V
上海智浦欣微電子推出針對雙節鋰電池串聯供電系統的大功率25W單聲道自帶升壓功放芯片:CS8316C,深圳市上大科技有限公司代理。
CS8316C：雙節鋰電池串聯供電，固定24倍增益，帶防破音功能，AB/D類可切換，帶功率限制，內置升壓模塊，具備自適應升壓功能，恒定25W單聲道R類自帶升壓功放。
CS8316C簡要描述：CS8316C是一款固定24倍增益,帶防破音,AB/D切換,功率限制,內置B 00ST升壓模塊并且升壓模塊具備自適應升壓功能的R類單聲道音頻功率放大器。 CS8316C可以驅動低至3Ω的負載，最大輸出25W的恒定功率。AB類D類可切換模式的設計，最大限度的減少音頻子系統中功放對FM的干擾，CS8361C是專門為兩節裡電池串聯供電的情況下設計的音頻放大器。 CS8316C突破了鋰電池供電的局限性，為終端產品提供了更為極致的功率輸出，使得終端產品的功率輸出可以媲美12V鉛酸電池供電音頻系統的輸出功率。CS8316C的全差分架構和極高的 PSRR有效地提高RF噪聲的抑制能力。無需濾波器的PWM調制結構及內管的B00ST升壓模塊以及 CS8316C采用專有的AERC((Adaptive Edge Rate Control)技術在音頻全帯寬范圍內極大地降低了EMl的干流，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量，另外CS8316C內置了過流保護，短路保護和過熱保護有效的保護芯片在異常的工作條件下不被損壞。CS8316C提供了纖小的的TSSOP24-PP封裝形式供用戶選擇。其額定的工作溫度范圍為一40°C至85°C。
CS8316特性：
l 內置B00ST模塊R類結構,集成AB類D類兩種模式
l 輸出功率
P0 at 10%THD+N Vin=7.4V
RL=4Ω+22uH 21W（D Mode NCN OFF）
P0 at 10%THD+N Vin=7.4V
RL=3Ω+22uH 25W（D Mode NCN OFF）
l 優異的噼噗-咔嗒（POP-noise）雜音抑制能力
l 工作電壓范圍5V-9V
l 自適應升壓功能
l 內置4鐘防破音模式
l 內置power-limit（功率限制功能）
l 無需濾波器的CLASS D類結構
l 最高84%的效率（Vbat=8.4）
l 高電源抑制比（PSSR）在217HZ下為70db
l 啟動時間200ms，
l 靜態電流10mA，低關斷電流<50μA
l 過流保護，短路保護和過熱保護
l 符合Rosh標準的無鉛封裝
CS8316適用產品：雙節鋰電池串聯供電的音響

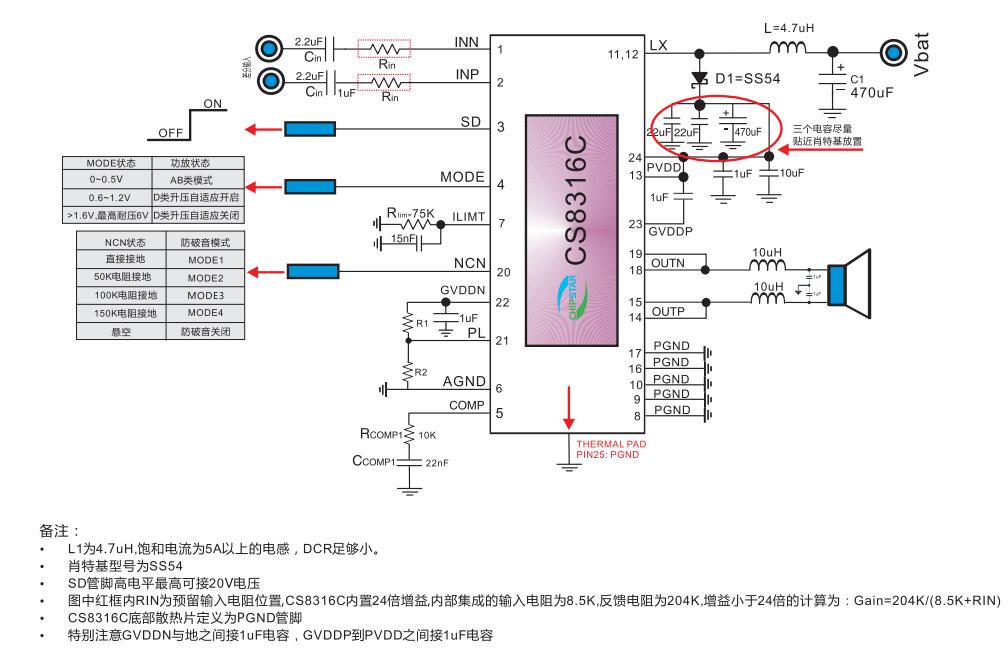

CS8316典型應用圖：

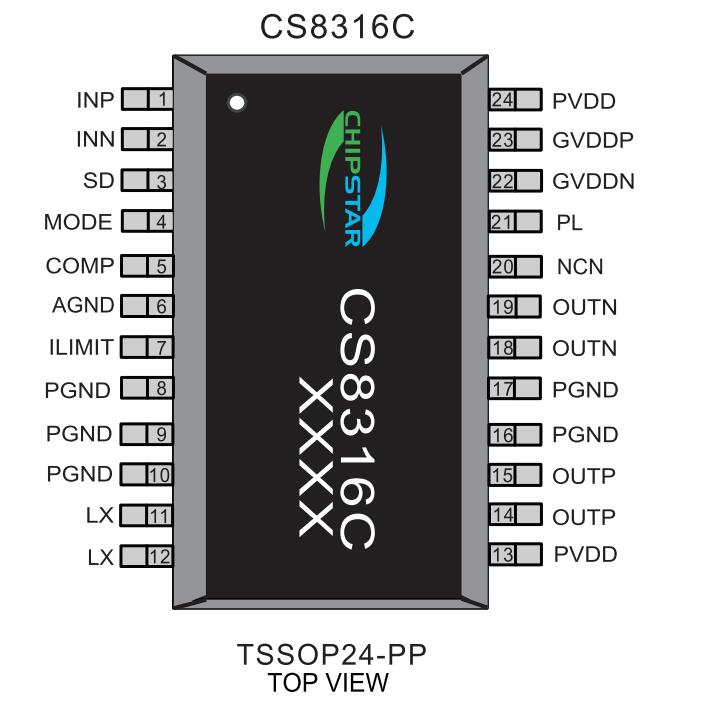

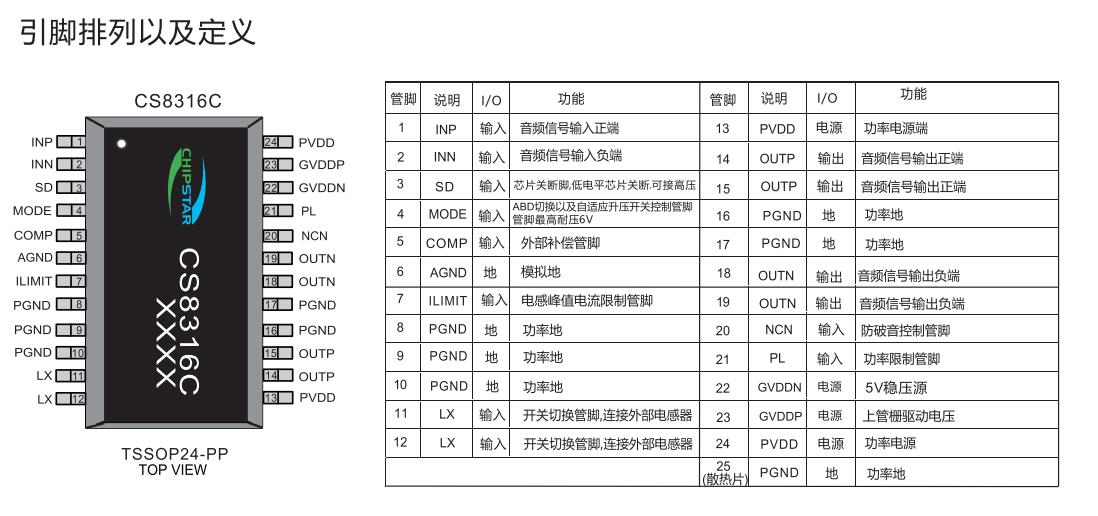

CS8316引腳定義圖：

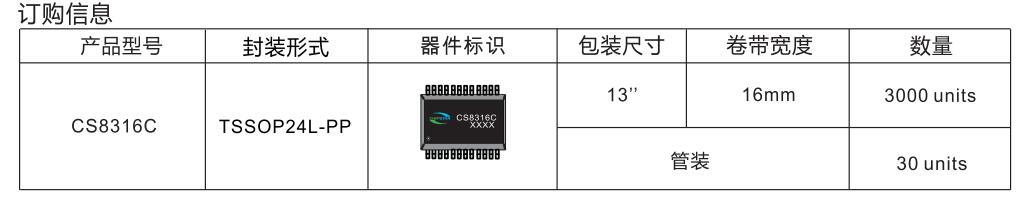

CS8316訂購信息：

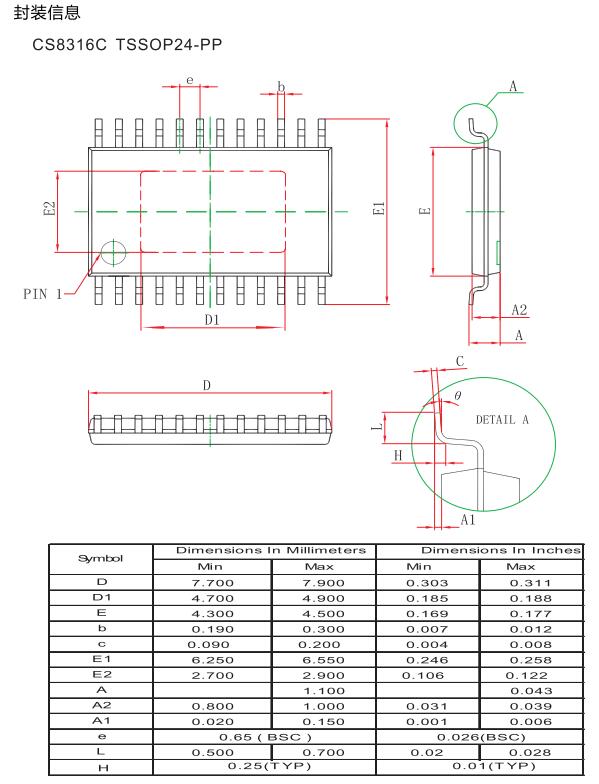

CS8316封裝尺寸圖：
