概述與特點

CS5005S是一個具備低噪聲、恒定開關頻率（300KHz）的電容式電壓倍增器。輸入2.5至4.5V，產生恒定的5V輸出電壓，最大輸出電流能達到300mA。較少的外部器件（僅有一只自舉電容和VIN以及VOUT上的2只旁路電容）使得CS5005S很適合應用于電池供電的小型設備。

本電路采用新的電荷泵架構，保證零負載情況下工作在恒定的開關頻率，并同時減少輸入和輸出紋波。該電路具有熱保護功能，能承受從VOUT到GND的持續短路。內置的軟啟動電路能防止啟動時產生過大的浪涌電流。較高的開關頻率，可以使用小型的陶瓷電容。低電流待機電流，小于1uA。

典型特性

固定輸出電壓5V（±4%）

輸入范圍：2.5V～5.0V

輸出電流：最大300mA

低噪聲恒定頻率工作

自動軟啟動降低浪涌電流

待機電流小于1uA

短路保護

無電感器件

采用6腳SOT23封裝

應用舉例

白光LED背光源

鋰離子電池備份電源

3V到5V轉換

智能卡閱讀器

PCMCIA本地5V電源

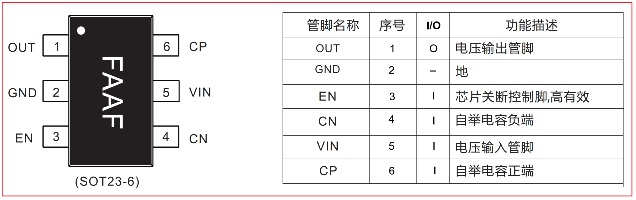

引腳排列及定義

典型應用圖
