特性

?  輸出功率

BTL：2×40W (8Ω，24V，THD+N=10%)

PBTL：80W (4Ω，24V，THD+N=10%）

?  PVCCL/R 支持寬電壓供電，范圍5.5V - 26V

?  20mA@24V 靜態電流

?  效率高達93%

?  優異的上、下電pop-click 噪聲抑制

?  抖頻設計超低EMI

?  內置過熱保護，短路保護，過壓保護，欠壓保護功能

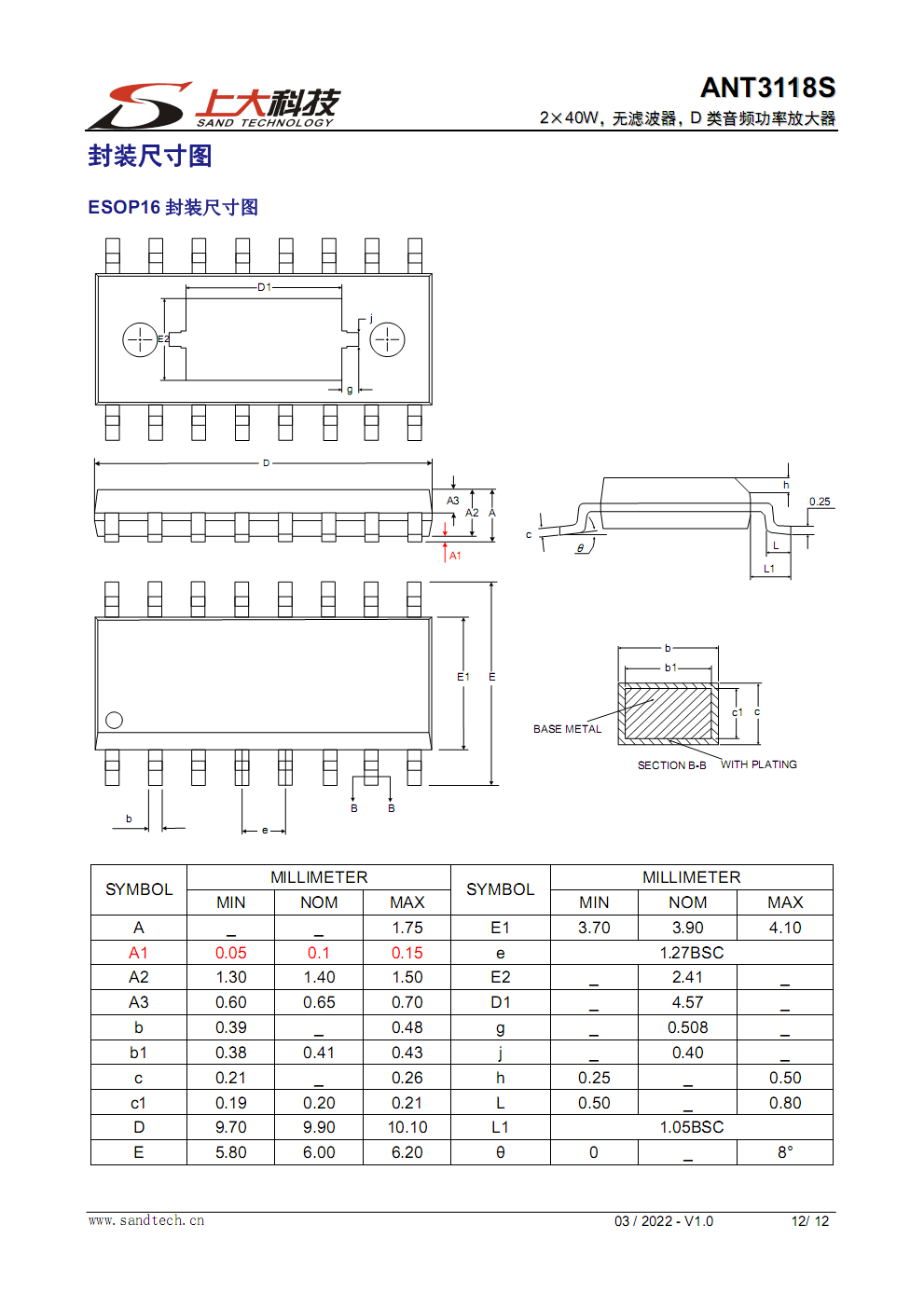

?  無鉛無鹵封裝，ESOP16

概述

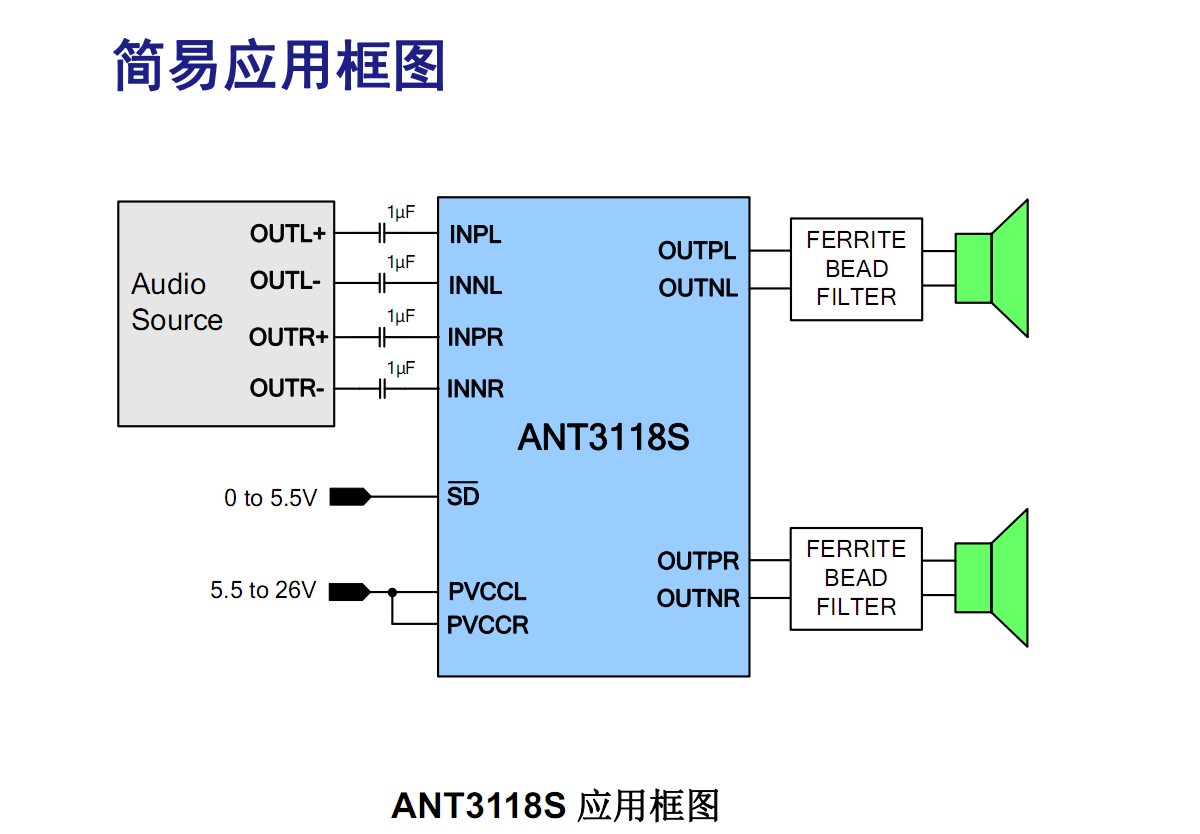

ANT3118S 是一款高集成度、高效率的雙通道 D類音頻功率放大器。 支持BTL和PBTL模式輸出，供電電壓范圍 5.5V-26V。 雙通道 BTL模式下輸出功率可以到 2×40W(8Ω，24V，THD+N=10%)，單通道 PBTL 模式下可以輸出 80W（4Ω，24V，HD+N=10%）。ANT3118S 采用新型 PWM 脈寬調制架構，降低靜態功耗，提高效率，  PWM采用擴頻技術，大幅降低了 EMI輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。

ANT3118S內置過熱保護，短路保護，過壓保護，欠壓保護，防止芯片在非正常工作條件下?lián)p壞。

應用

?  大功率藍牙音箱

?  AI音箱

?  2.1 聲道音箱

?  LCD電視

訂購信息

產品型號         封裝形式       器件標識         包裝方式

ANT3118S     ESOP16        ANT3118S        編帶

更多資料請與我們聯系！
