                                                                                 SD3605A完全替代LTC3605A,兼容LTC3605A

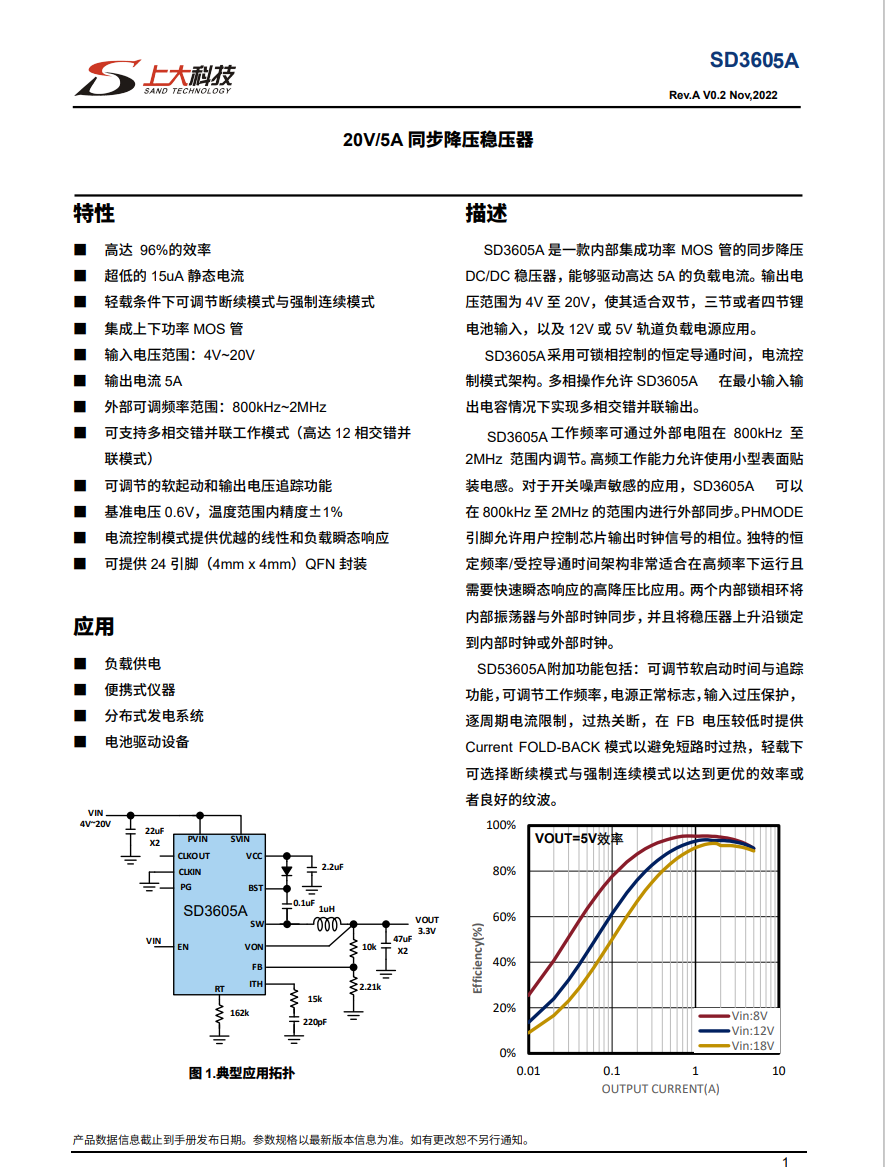

SD3605A 是一款內部集成功率 MOS 管的同步降壓 DC/DC 穩壓器，能夠驅動高達 5A 的負載電流。輸出電 壓范圍為 4V 至 20V，使其適合雙節，三節或者四節鋰 電池輸入，以及 12V 或 5V 軌道負載電源應用。

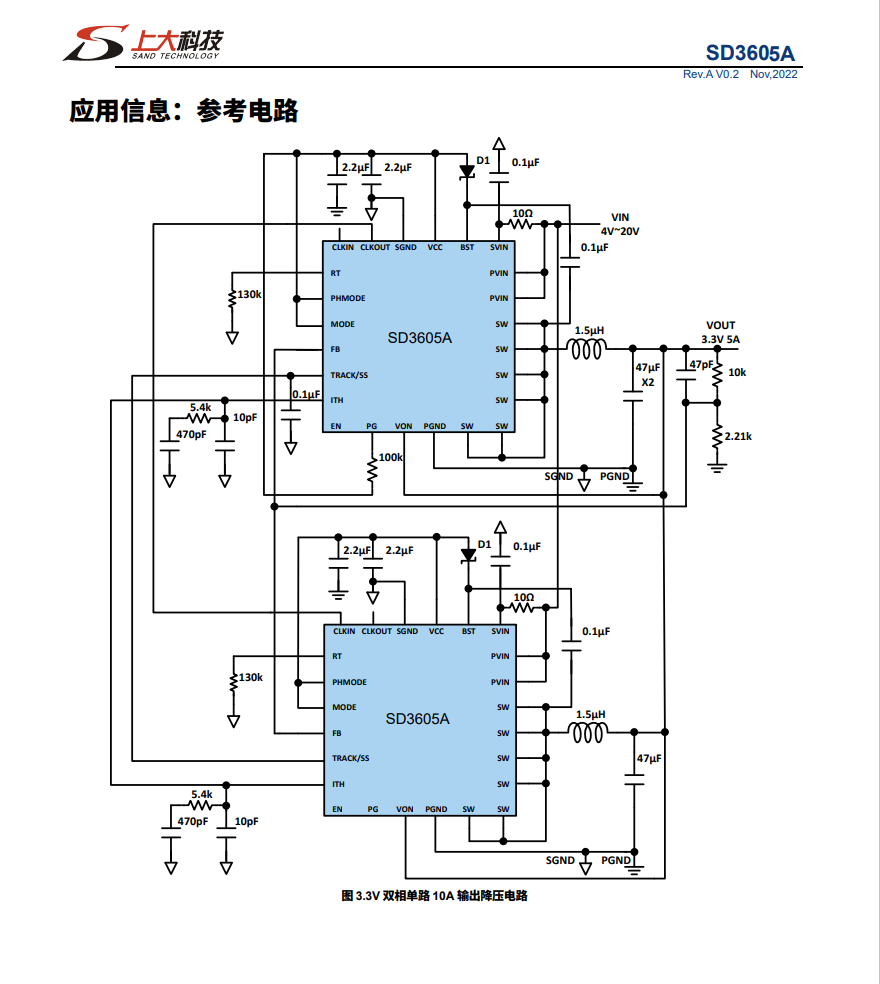

SD3605A采用可鎖相控制的恒定導通時間，電流控 制模式架構。多相操作允許 SD3605A 在最小輸入輸 出電容情況下實現多相交錯并聯輸出.

SD3605A工作頻率可通過外部電阻在 800kHz 至 2MHz 范圍內調節。高頻工作能力允許使用小型表面貼 裝電感。對于開關噪聲敏感的應用，SD3605A 可以 在 800kHz 至 2MHz 的范圍內進行外部同步。PHMODE 引腳允許用戶控制芯片輸出時鐘信號的相位。獨特的恒 定頻率/受控導通時間架構非常適合在高頻率下運行且 需要快速瞬態響應的高降壓比應用。兩個內部鎖相環將 內部振蕩器與外部時鐘同步，并且將穩壓器上升沿鎖定 到內部時鐘或外部時鐘。

SD53605A附加功能包括：可調節軟啟動時間與追蹤功能，可調節工作頻率，電源正常標志，輸入過壓保護， 逐周期電流限制，過熱關斷，在 FB 電壓較低時提供 Current FOLD-BACK 模式以避免短路時過熱，輕載下 可選擇斷續模式與強制連續模式以達到更優的效率或者良好的紋波.

特性：

高達 96%的效率 ■ 超低的 15uA 靜態電流 ■ 輕載條件下可調節斷續模式與強制連續模式 ■ 集成上下功率 MOS 管 ■ 輸入電壓范圍：4V~20V ■ 輸出電流 5A ■ 外部可調頻率范圍：800kHz~2MHz ■ 可支持多相交錯并聯工作模式（高達 12 相交錯并 聯模式） ■ 可調節的軟起動和輸出電壓追蹤功能 ■ 基準電壓 0.6V，溫度范圍內精度±1% ■ 電流控制模式提供優越的線性和負載瞬態響應 ■ 可提供 24 引腳（4mm x 4mm）QFN 封裝

應用：

負載供電 ■ 便攜式儀器 ■ 分布式發電系統 ■ 電池驅動設備

免費提供樣品，全程技術支持，更多應用資料請聯系我們。
