一款做QC或3.4A車充，低溫度，高效率，低功耗的車充芯片

32V輸入過壓保護。

輸出電壓精度：±2.0%

輸出電流精度：±5%

外部限流，頻率可調（60K-1MHz）,內置可調線損補償。帶短路保護功能，占空比百分百，內部軟啟動3ms，支持CC/CV模式。采取SOP-8L封裝。

SP1233FL是一顆同步整流降壓芯片，輸出電流高達3.4A，輸入電壓范圍在5-32V，內部補償電路需要少量外圍元器件。

SP1233FL可以工作在 CC（恒流輸出）或 CV（恒壓輸出）兩種模式，過流保護(OCP)電流值可以通過外部電流檢測電阻設置。

SP1233FL適用于有限流要求的DC/DC 開關電源，該芯片采用SOP-8L封裝，內部補償，頻率可調，需要較少的外部器件。

適用于：車載充電器、限流DC/DC變換器。

DEMO基本信息。

概述

此應用方案是為產品SP1233FL制作車充應用演示板，典型輸入電壓為12V和24V。典型輸出電壓為5V，額定輸出電流為3.1A。

SP1233FL適用于需要用到電流限制功能的DC/DC開關電源上，該IC采用SOP8封裝。

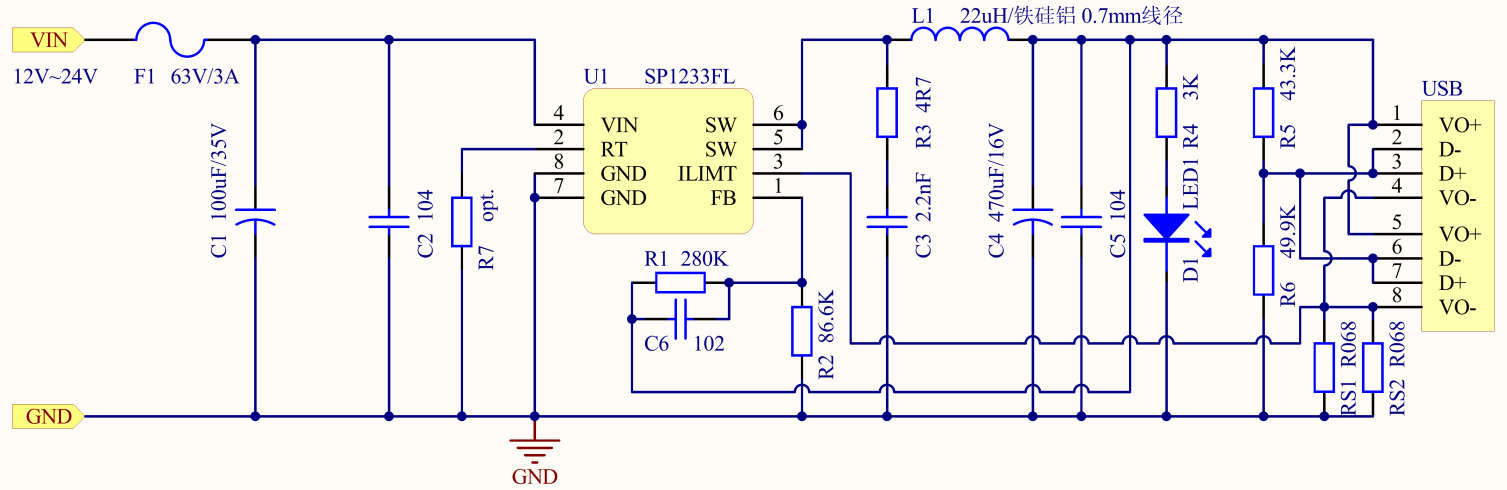

DEMO板原理圖

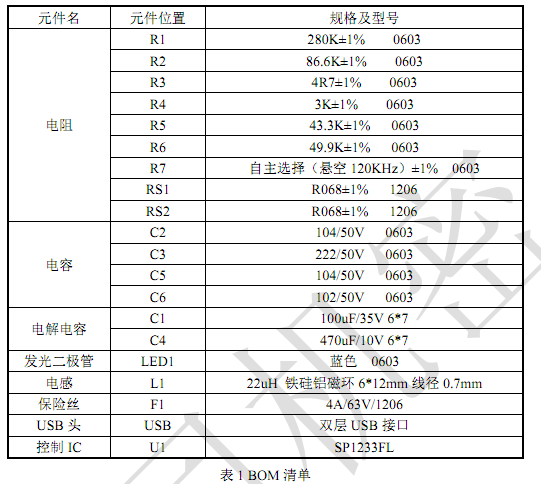

BOM清單

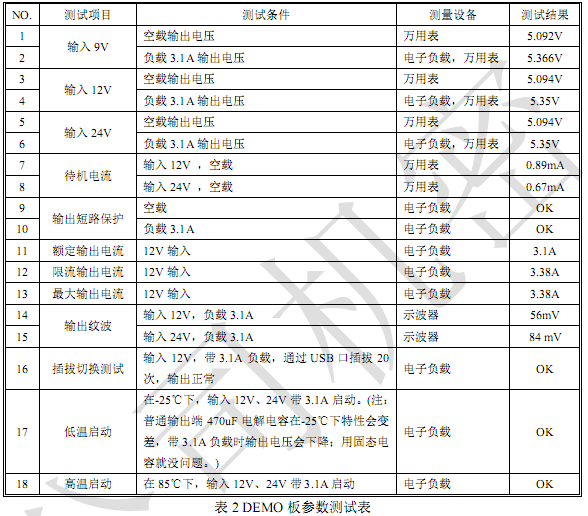

DEMO板數據測試

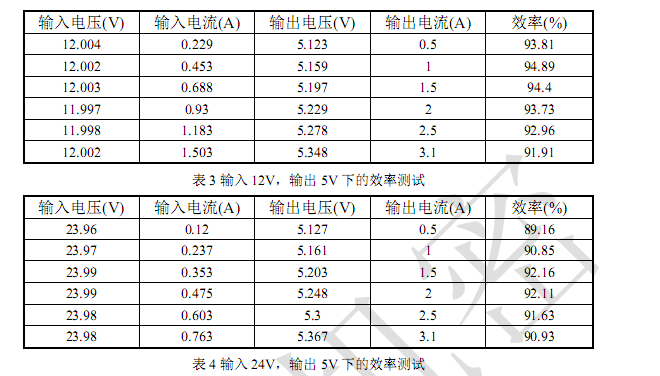

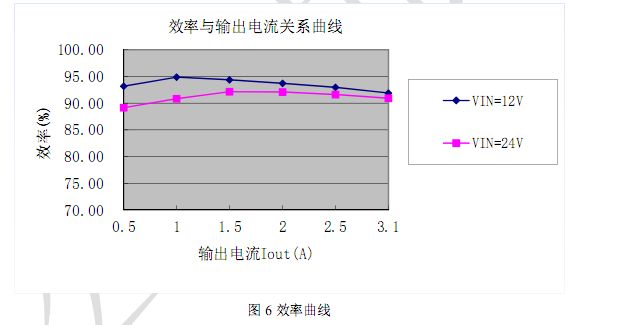

效率測試

工作溫升測試

測試條件：輸出電壓 VOUT=5V，輸出電流IOUT=3.1A，室溫25℃

在Layout時，增加電感、IC 的銅鉑面積，有利于板子的整體散熱。

由此可以看出，SP1233FL，待機功耗只有市場上同類型產品的1/10-1/20，溫度最高只有95℃，比市場上同類型產品低10度左右，效率普遍90%，最高可達94.89%
