支持 PD 的多快充協議充電解決方案

1. 概述
SW3526 是一款高集成度的多快充協議充電芯片，支持 C 口或 A口輸出，SW3526集成了 3.5A高效率
同步降壓變換器， 支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低壓直充等多種快充協議以及 CC/CV模
式。SW3526外圍只需少量的器件，即可組成完整的高性能多快充協議充電解決方案。

2. 應用領域
? 車充
? 適配器
? 插排

3. 規格
? 同步降壓變換器
? 輸出電流高達 3.5A
? 輸入電壓范圍 6~35V
? 支持 CC/CV模式
? 支持線損補償
? 快充協議
? 支持 PPS/PD3.0/PD2.0
? 支持 QC4+/QC4/QC3.0/QC2.0
? 支持 AFC
? 支持 FCP
? 支持低壓 SCP/高壓 SCP
? 支持 PE2.0/PE1.1
? 支持 SFCP
? 支持低壓直充
? Type-C接口
? 內置 USB Type-C 接口邏輯
? 支持 DFP/Source 角色
? BC1.2模塊
? 支持 BC1.2 DCP模式
? 支持蘋果/三星模式
? 快充指示燈
? 內置快充指示燈驅動
? 保護機制
? 軟啟動
? 輸入過壓保護
? 輸入欠壓保護
? 輸出過流保護
? 輸出短路保護
? 過溫保護
? I2C接口

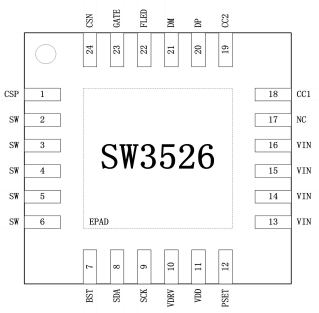

? QFN-24(4x4mm) 封裝

更多應用資料請聯系我們
