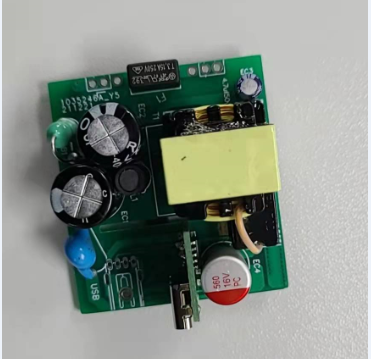

低成本，高性能20W  USB  PD快充充電器方案

      該方案采用（硅動力）SP6649FL+SP6516FD+（速芯微）FS8611BL20W；實現低成本，超簡外圍，20W  PD充電器；

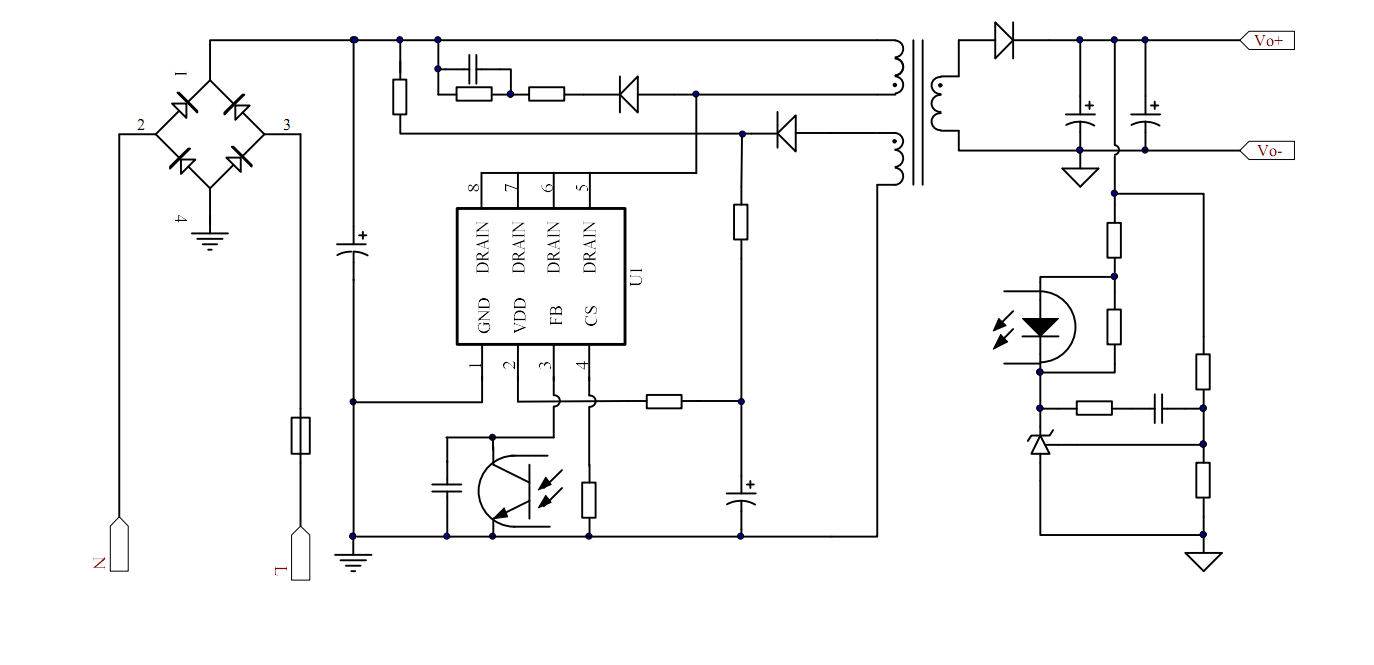

SP6649FL 是一顆電流模式 PWM 控制芯片，內置650V 高壓功率MOSFET，芯片可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率。

SP6649FL在啟動和工作時只需要很小的電流，可以在啟動電路中使用一個很大的電阻，以此來進一步減小待機時的功耗。

SP6649FL內置多種保護，包括逐周期限流保護（OCP），過載保護（OLP），過壓保護（VDD OVP），VDD 過壓箝位，欠壓保護（UVLO），過溫保護（OTP）等，通過內部的圖騰柱驅動結構可以更好的改善系統的EMI特性和開關的軟啟動控制。

SP6649FL采用SOP8 封裝。

特點

?  全電壓范圍輸入時待機功耗小于 75mW

?  內置650V 高壓功率管

?  軟啟動可用來減少MOSFET 上Vds的應力

?  抖頻功能，改善EMI性能

?  跳頻模式，改善輕載效率，減小待機功耗

?  無噪聲工作

?  固定65KHz 開關頻率

?  內置同步斜坡補償

?  低啟動電流，低工作電流

?  內置前沿消隱(LEB)功能

?  過載保護（OLP），逐周期限流保護（OCP）

?  VDD 過壓保護（VDD OVP），欠壓保護（UVLO）， VDD電壓箝位，過溫保護（OTP）

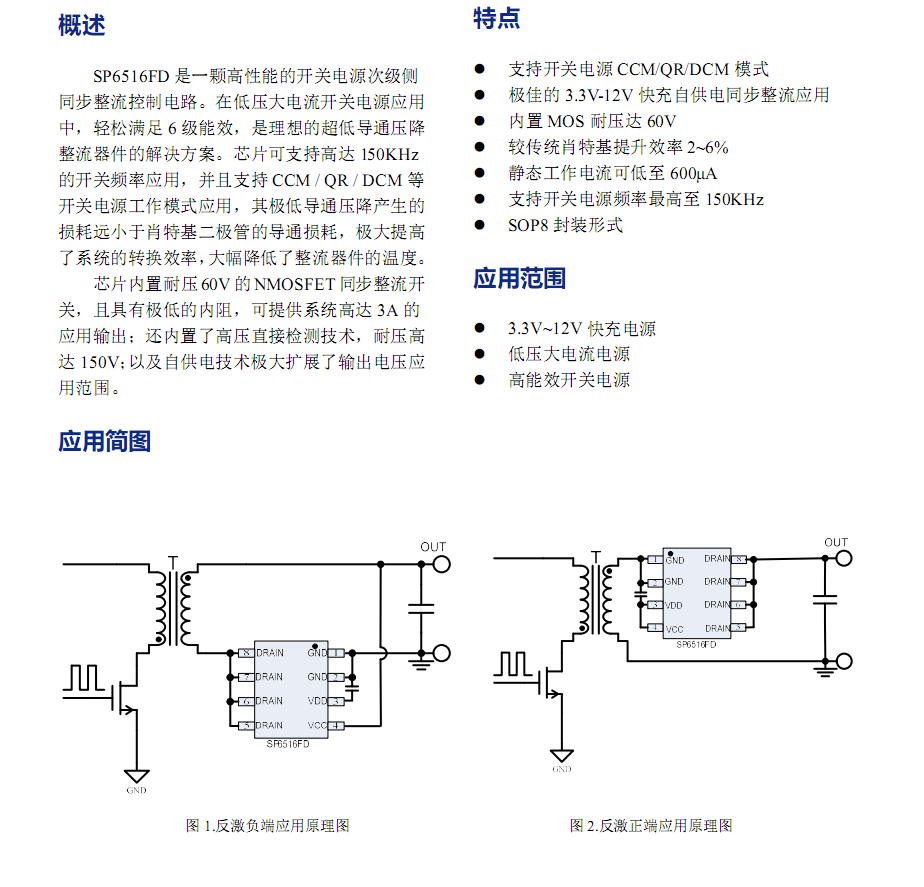

同步采用SP6516FD，SOP8封裝，內置MOS，耐壓60V；

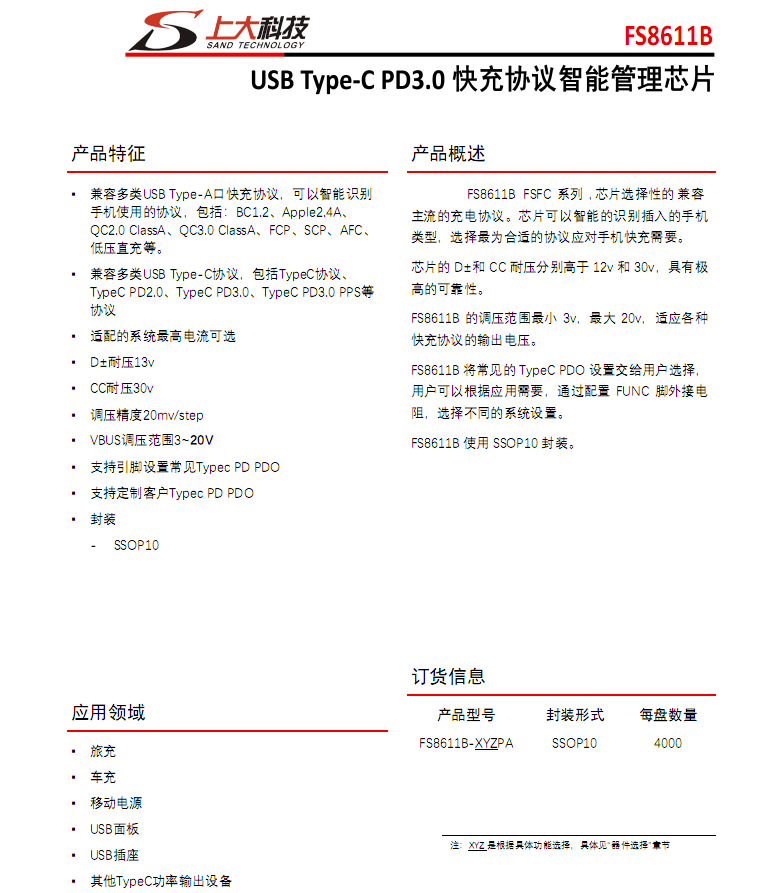

協議采用速芯微的FS8611，20-65W，功率可定制；

更多資料請與我們聯系！
