ANT6802，60W 輸出同步高效升壓芯片

概要

ANT6802是一款高功率、高效率同步整流DC-DC升壓芯片， 該芯片具有2.8V至15V的寬輸入電壓范圍。芯片本身具備10A 的開關電流能力，并且能夠提供高達18V/4A的輸出功率。
ANT6802 采用精準的電流模式控制電路，使環路能夠在各種狀態下都能工作在非常穩定的狀態。外圍可通過設置 FS_SET 來
調節工作頻率，避免因特定的開關頻率而影響電路板上的其他器件工作。
ANT6802還可以通過外部的OC_SET管腳來實現可調節的開關限流功能，此功能可以根據系統電源的電流輸出能力來設定限流值，從而達到最大的電流輸出能力，以防止輸入端電流能力不足導致拉死電池造成的系統不穩定現象。

ANT6802 還加入了降低 EMI 的抖頻模式，可以根據不同應用來設置是否使用這個模式。

特性

?  輸入電壓范圍：2.8V-15V
?  10A開關電流
?  效率最高可達95%以上
?  關斷期間，漏電流為1uA以下
?  可調開關頻率
?  可調輸入端限流值
?  Cycle-by-cycle過流保護檢測
?  過溫保護
?  eTSSOP24封裝

應用

?  多媒體音箱
?  藍牙音箱
?  便攜POS 機終端
?  電子煙

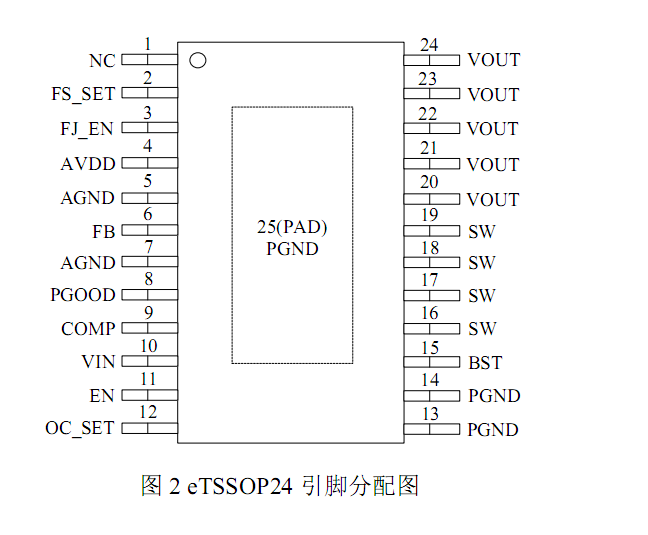

封裝信息

?  eTSSOP24

訂購信息
