ANT6801，帶音頻檢測功能的 60W 輸出功率高效同步自適應升壓芯片

概要

      ANT6801 是一款 高效率同步整流DC-DC 升壓芯片，該芯片帶有音頻信號檢測功能，根據信號幅度來自適應調整升壓輸出值，以達到系統更高的應用效率。為便攜式系統提供高效的小尺寸解決方案。具有5V-15V的寬輸入電壓范圍，可為采用雙節、三節鋰電池的音頻系統提供電源解決方案。該芯片具備 10A的開關電流能力，并且能夠提供高達18V/4A的持續輸出功率。
      ANT6801 采用精準的電流模式控制電路，使環路能夠在各種狀態下都能工作在非常穩定的狀態。外圍可通過設置 FS_SET 來調節工作頻率，避免因特定的開關頻率而影響電路板上的其他器件工作。
      ANT6801還可以通過外部的OC_SET管腳來實現可調節的開關限流功能，此功能可以根據系統電源的電流輸出能力來設定限流值，從而達到最大的電流輸出能力，以防止輸入端電流能力不足導致拉死電池造成的系統不穩定現象。
      ANT6801 還加入了降低 EMI 的抖頻模式，可以根據不同應用來設置是否使用這個模式。
產品專利號：201621492269.7

 特性

?  輸入電壓范圍：5V-15V
?  10A開關電流
?  效率最高可達95%以上
?  二節或三節鋰電池串聯模式設定
?  二節電池自動升壓到最高15V動態調整
?  三節電池自動升壓到最高18V動態調整
?  關斷期間，漏電流為1uA以下
?  低電池電壓自動降低輸入端限流值
?  可調開關頻率
?  可調輸入端限流值
?  Cycle-by-cycle過流保護檢測
?  過溫保護
?  eTSSOP24封裝

應用

?  多媒體音箱
?  藍牙音箱

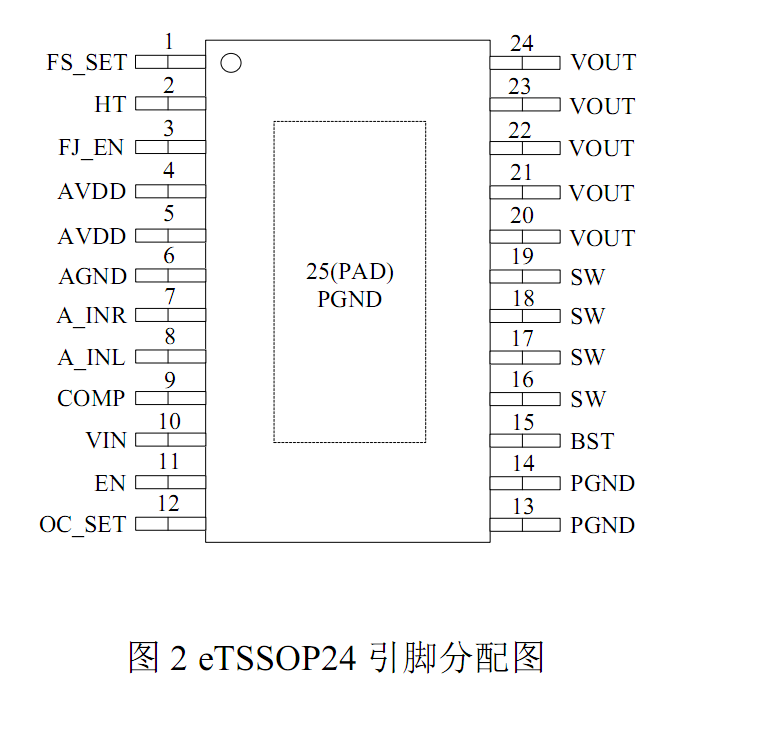

封裝信息

?  eTSSOP24

 訂購信息

 更多資料請與我們聯系！
