CS5090EA，5V USB輸入，最大1.5A充電電流，帶NTC，使能功能，雙節鋰電升壓充電芯片

概要

CS5090EA是一款5V輸入，最大電流1.5A充電電流，支持雙節鋰電池串聯應用的升壓充電管理IC。

CS5090EA集成功率MOS，采用異步開關架構，使其在應用是僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本，CS5090EA的升壓開關充電轉換器的工作頻率為500KHz，轉換效率為90%。

CS5090EA內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路。

CS5090EA提供了纖小的ESOP8L封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。

描述

USB 5V輸入異步開關升壓充電

工作電壓3.6V-6V,BAT端耐壓30V，內部集成高壓晶體管

最大1.5A充電電流，充電電流外部電阻可調

NTC功能，與使能功能復用

升壓充電效率90%

自動調節輸入電流，匹配所有適配器

支持LED充電狀態指示

500KHz開關頻率，內置頻率抖動功能

輸出過壓，短路保護

IC過溫保護，IC溫度自適應調節功能

管腳兼容CS5090E

ESD 2KV

應用

藍牙音箱       POS機             電子煙

鋰電電池包                       對講機                   玩具

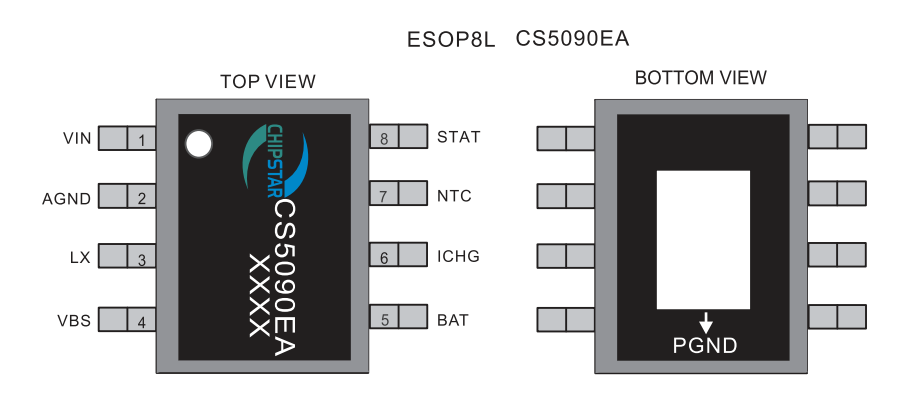

封裝

ESOP8L
