概要

CS5601T是面向空間受限的便攜應用的高度,集成鋰離子和鋰聚合物線性充電器件。該器件由USB端口或交流適配器供電。帶輸入過壓保護的高輸入電壓范圍支持低成本、 非穩壓適配器。電池充電經歷以下三個階段：調節，恒定電流和恒定電壓。在所有充電階段，內部控制環路都會監控IC結溫，當其超過內部溫度閾值時，它會減少充電電 流。充電器功率級和充電電流感應功能完全集成在了一起。該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示，和充電終止功能。管腳兼容SGM40561.

CS5601T采用纖小的DFN2X2_8L封裝,盡可能滿足客戶針對產品封裝體積的要求,其額定的工作溫度范圍為-40℃至85℃。

描述

充電電壓精度為1%；

10%充電電流準確度；

最大750mA充電電流,充電電流外部電阻可調；

NTC功能；

支持最低1mA充電終止電流；

自動斷電功能；

低電池輸出泄漏電流；

通過電池負溫度系數(NTC)在JEITA 范圍內運行冷故障時的快速充電電流折半，熱故障時恒壓充電電壓Vout降低到Vo-hot；

20V額定輸入電壓:具有6.5V 輸入過壓保護；

過壓保護（OVP），欠壓保護（UVLO）；

電源過載保護，IREF 短路保護，輸出短路保護；

芯片恒溫自調節充電保護；

封裝

DFN2X2_8L

應用

健身配件、智能手表、低功耗手持設備、藍牙耳機

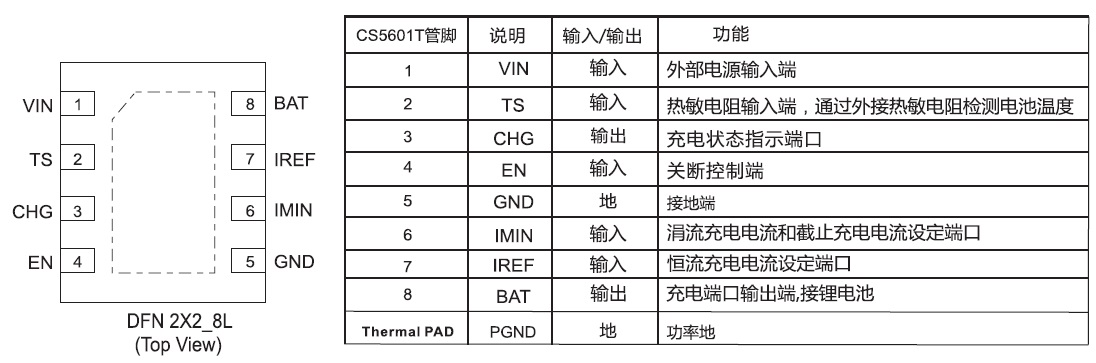

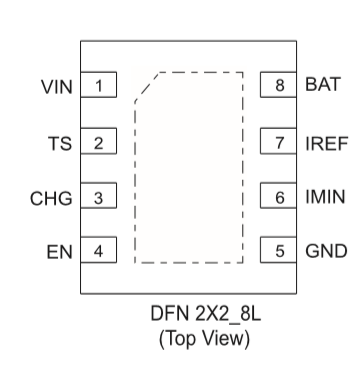

引腳排列及定義

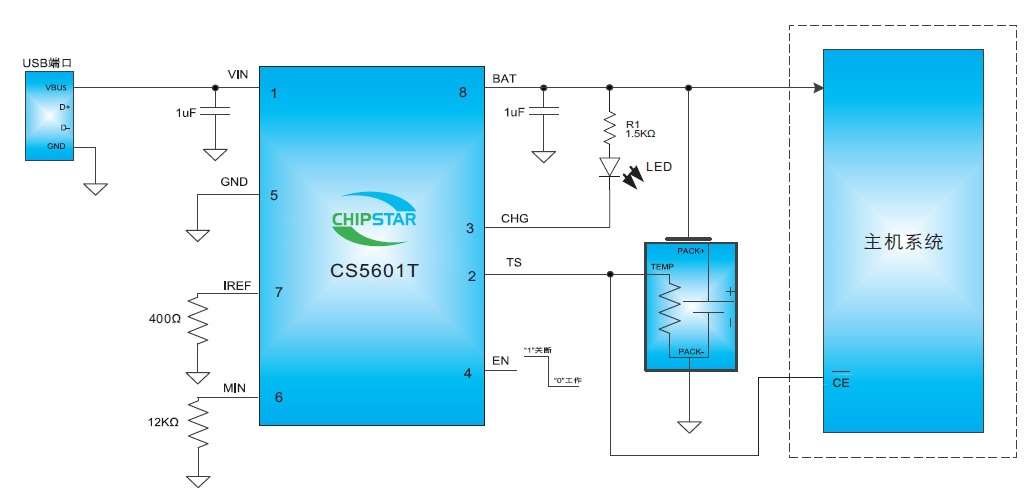

典型應用原理圖
