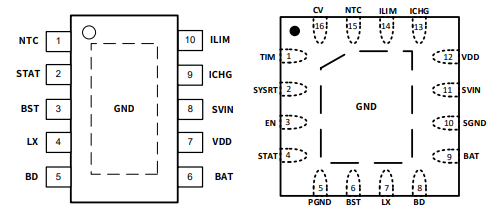

封裝:ESSOP10 ，QFN16
工作電壓:3.0V~9.5V
SD55183,內置升壓充三節鋰電池管理IC。帶電池保護。
SD55183是一款高度集成的同步升壓充電器，適用于 三節串聯的鋰離子電池（散熱良好，9V 輸入下可達到 2A）。對于不同的便攜式應用，可以使用外部電阻器對 充電電流進行編程。
SD55183具有短路（SC）、涓流（TC）、恒流（CC）和恒壓（CV）四種充電過程：短路充電（SC）可對 0V 的電池充電；涓流充電(TC)可涓流充電恢復完全放電的 電池；恒流充電（CC）可快速的對電池充滿；恒壓充電 （CV）可確保安全的充滿電池
SD55183充電截止電壓可通過外置電阻調整，充電電流也可通過外部電阻進行設置。當充電電流降至設定值 的 1/10 時，SD55183將自動結束充電過程，持續檢 測電池電壓，下降到一定閾值時自動再充電。當輸入電 壓（USB 源或 AC 適配器）拿掉后，電池端漏電在 25uA。
SD55183集成充電和充滿提示，以及異常指示。保護功能包括輸入過壓保護 (OVP)、電池 OVP、電池 短路保護、熱關斷、電池溫度監控器、可配置的定時器， 以防止對沒電的電池進行長時間充電。
SD55183高達 2A 的可調充電電流（受實際散熱和輸入功率 限制）
■ 支持 12.6V、12.9V、13.05V、13.2V 的充滿電壓
■ 高達 28V 的輸入耐壓保護
■ 高達 28V 的電池端耐壓保護
■ 寬輸入工作電壓范圍：3.0V~9.5V
■ 峰值效率可達 96%、重載效率高達 90%
■ 外部關斷 EN 功能
■ 支持最大 110℃/130℃（需定制）充電電流熱調節
■ 完整的充電狀態指示,單雙燈選擇
■ 超低熱阻的 ESSOP10 封裝（θJC=3.9℃/W）
■ 可編程的自適應輸入限流，通過輸入電壓限制實現 最大功率跟蹤，適用于各類適配器
■ 電池電量不足時提供指示和控制后級負載關閉
■ 輸入端保護功能：輸入欠壓鎖定、輸入過壓保護、
■ 電池端保護功能：充電超時保護、短路保護、過壓 保護
■ 160℃的過溫保護
■ 支持集成 NTC 電阻的電池包充電熱插
免費提供樣品，全程設計技術支持。更多應用資料請聯系我們。
