CS8676,2*33W&68W（PBTL）D類音頻放大器，擴頻功能，低空載電流，40倍增益，免濾波

概要

CS8676E是一款2*33W立體聲；在單聲道使用的情況下，最高可輸出68W高效音頻功率放大電路?，F(xiàn)金的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。CS8676E音頻功率放大器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。

CS8676E內置了過流保護，短路保護和過熱保護，有效的保護芯片在異常的工作條件下不被損壞。CS8676E可以驅動低至4Ω負載的揚聲器，最高可提供68W的連續功率；CS8676E具有高達92%的效率，使得在播放音樂的時候不需要額外的散熱器。

CS8676E提供纖小的ESOP16封裝形式供客戶選擇，可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。

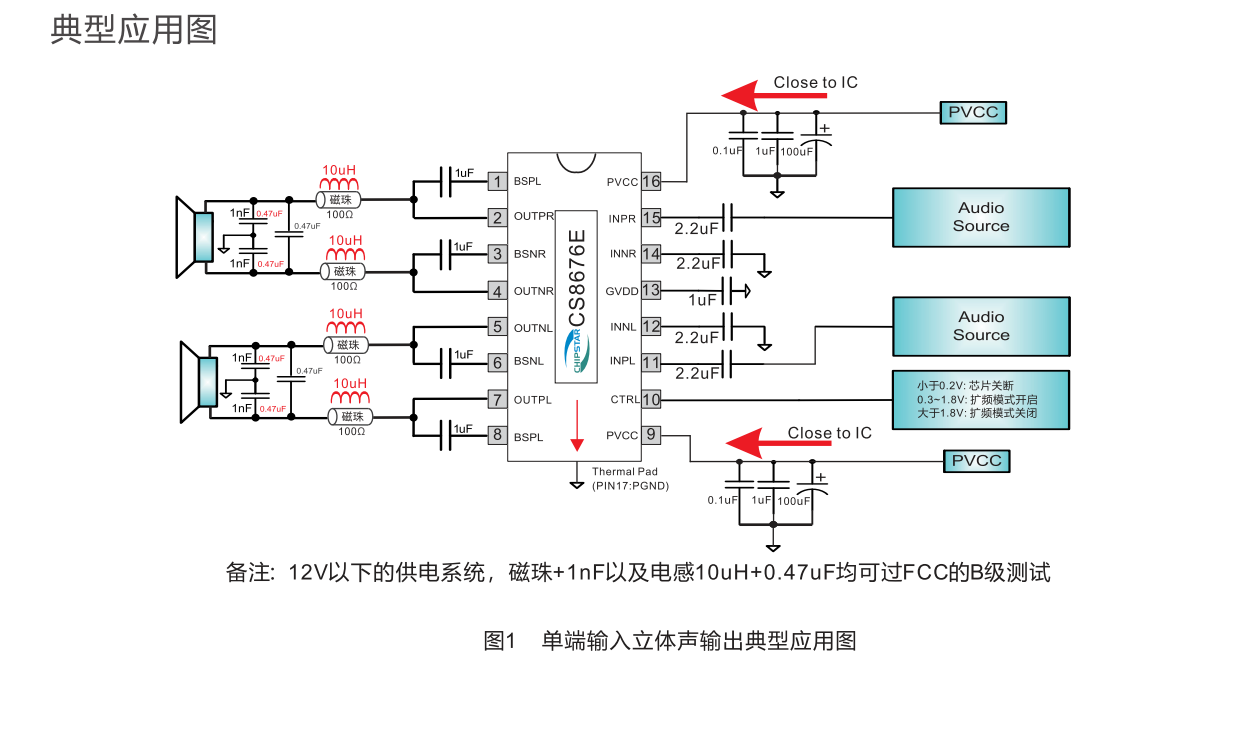

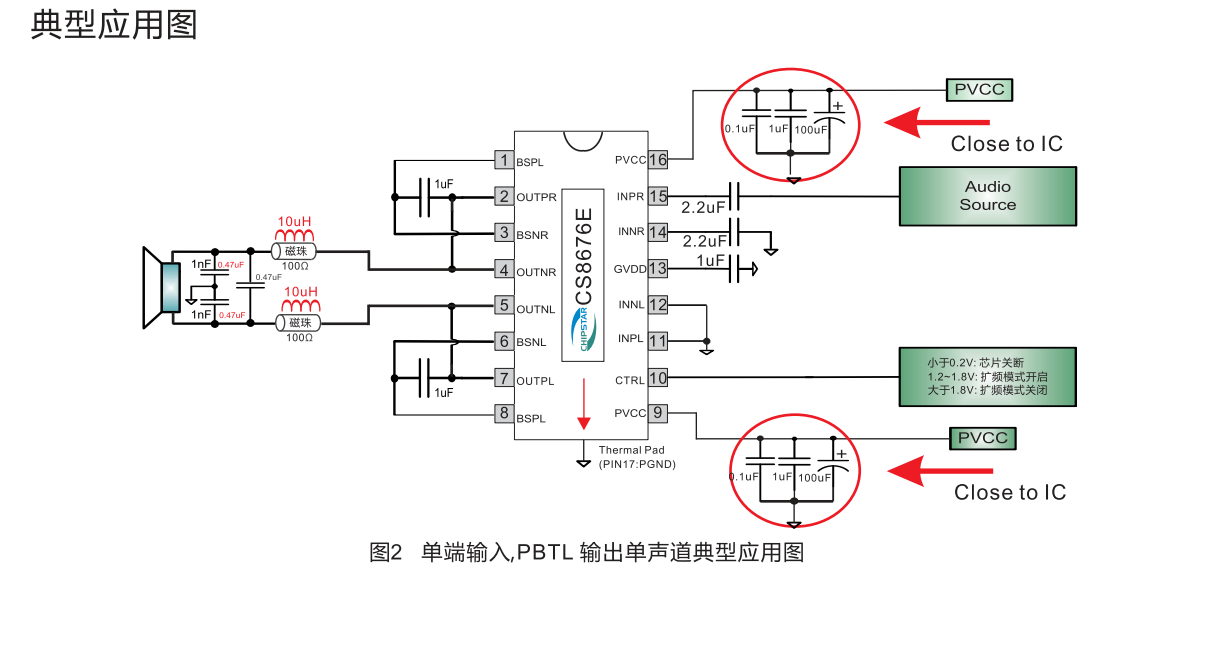

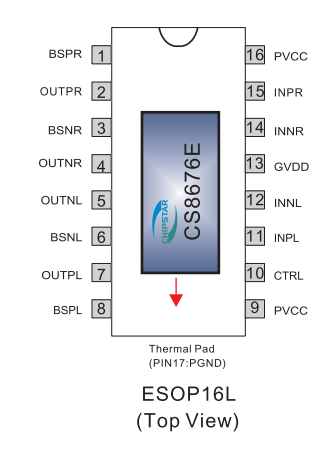

封裝

ESOP16

描述

輸出功率@單通道

     PO at 10% THD+N，VDD = 12V@RL = 4Ω  21W

     PO at 10% THD+N，VDD = 16V@RL = 4Ω  33W

     PO at 10% THD+N，VDD = 22V@RL = 4Ω  68W

輸出功率@立體聲

     PO at 10% THD+N，VDD = 12V@RL = 4Ω  2*20W

     PO at 10% THD+N，VDD = 16V@RL = 4Ω  2*30W

     PO at 10% THD+N，VDD = 22V@RL = 4Ω  2*34W

較大的電源電壓范圍5-22V

效率高達92%，無需散熱片

固定40倍增益，集成10K輸入電阻，400K的反饋電阻

擴頻功能

音頻系統帶濾波網絡，待機電流小于20mA

免濾波功能

輸出管腳方便布線布局

良好短路保護和具備自動恢復功能的溫度保護

良好的失真和防噗聲功能

差分輸入

應用

擴音設備

家庭音響系統

更多資料請與我們聯系！
