涵蓋單雙節鋰電和12V適配器雙電源供電應用，適用于2.7V~12V各個供電借點，三種防破音模式，AB/D切換功能，擴頻功能，靜音功能，內置升壓，恒定26W輸出功率R類單聲道音頻功率放大器

概要

CS83705E是一款適用于單雙節鋰電池供電和12V適配器雙電源供電應用，固定增益，帶三種防破音模式，AB/D切換，靜音功能，內置BOOST升壓模式的R類單聲道音頻功率放大器。在雙節鋰電池供電（7.4V）的情況下，CS83705E AB類D類可切換模式的設計，最大限度的減少音頻子系統中功放對FM的干擾，為終端產品提供了極致的功率輸出。

CS83705E的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊，以及CS83705E采用專有的AREC（Adaptice Edge Rate Control）技術，在音頻全帶寬范圍內極大的降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的余量，另外CS83705E內置了過流保護，短路保護和過熱保護，有效的保護芯片在異常的工作條件下不被損壞。

CS83705E提供了纖小的EQA16L封裝形式供客戶選擇，封裝尺寸和ESOP8一致，其額定的工作溫度范圍為-40℃至85℃。

描述

內置BOOST模塊R類結構，集成AB類D類兩種模式

輸出功率

    Po at 10% THD+N，Vin=3.7V

          RL = 3Ω    18W（D MODE NCN OFF）

    Po at 10% THD+N，Vin=7.4V

          RL = 2Ω+22uH    26W（D MODE NCN OFF）

    Po at 10% THD+N，Vin=8.4V

          RL = 2Ω    17W（D MODE NCN OFF）

友誼的“噼噗-咔嗒”（pop-noise）雜音抑制能力

工作電壓范圍：2.7V-12V

擴頻功能

管腳兼容CS83702E

固定64倍增益，集成0 K輸入電阻，640K反饋電阻

內置三種防破音模式

無需濾波器的Class-D結構

最高93%的效率（Vbat=7.4V ）

最高電源抑制比（PASRR）：在217Hz下為70dB

啟動時間（200ms）

靜態電流（20mA）

低關斷電流（10uA）

過流保護，短路保護和過熱保護

應用

便攜式藍牙音箱

拉桿音響

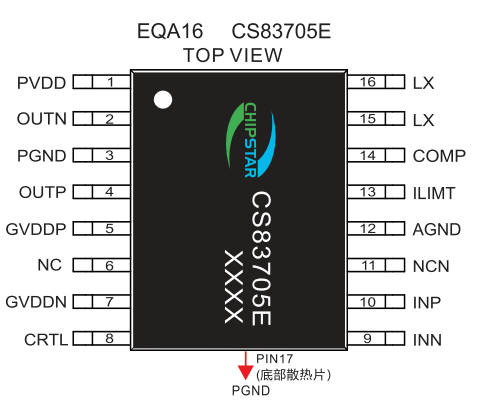

封裝

EQA16L

更多資料請與我們聯系！
