ANT3118,2×40W,無濾波器,低靜態電流,D類音頻功率放大器,TSSOP28封裝兼容TPA3110

作者:上大科技發布日期:2022-07-11 14:50:05瀏覽人數:1320

ANT3118,2×40W,無濾波器,低靜態電流,D類音頻功率放大器,TSSOP28封裝兼容TPA3110

特性

?  輸出功率

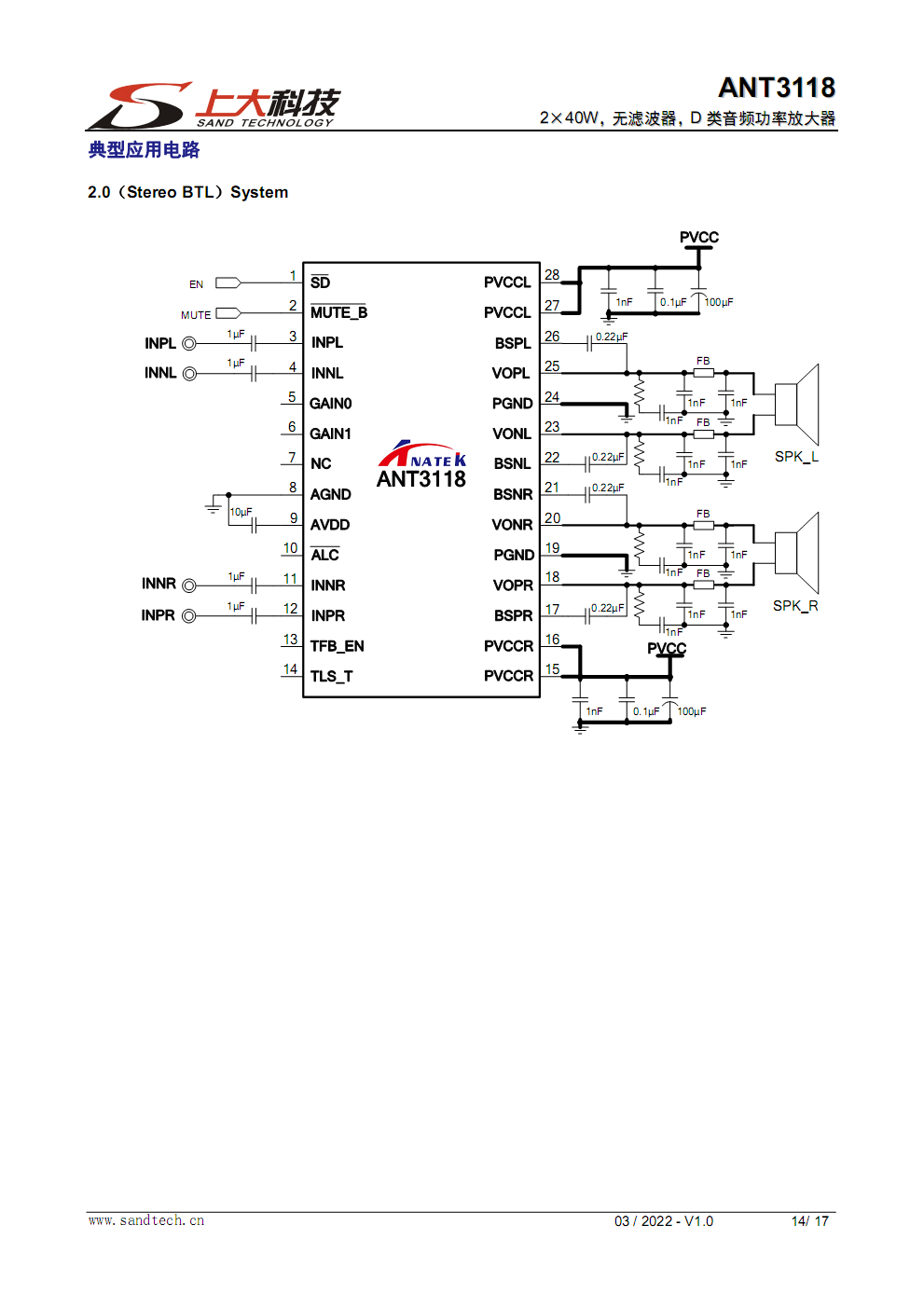

BTL:2×40W (8Ω,24V,THD+N=10%)

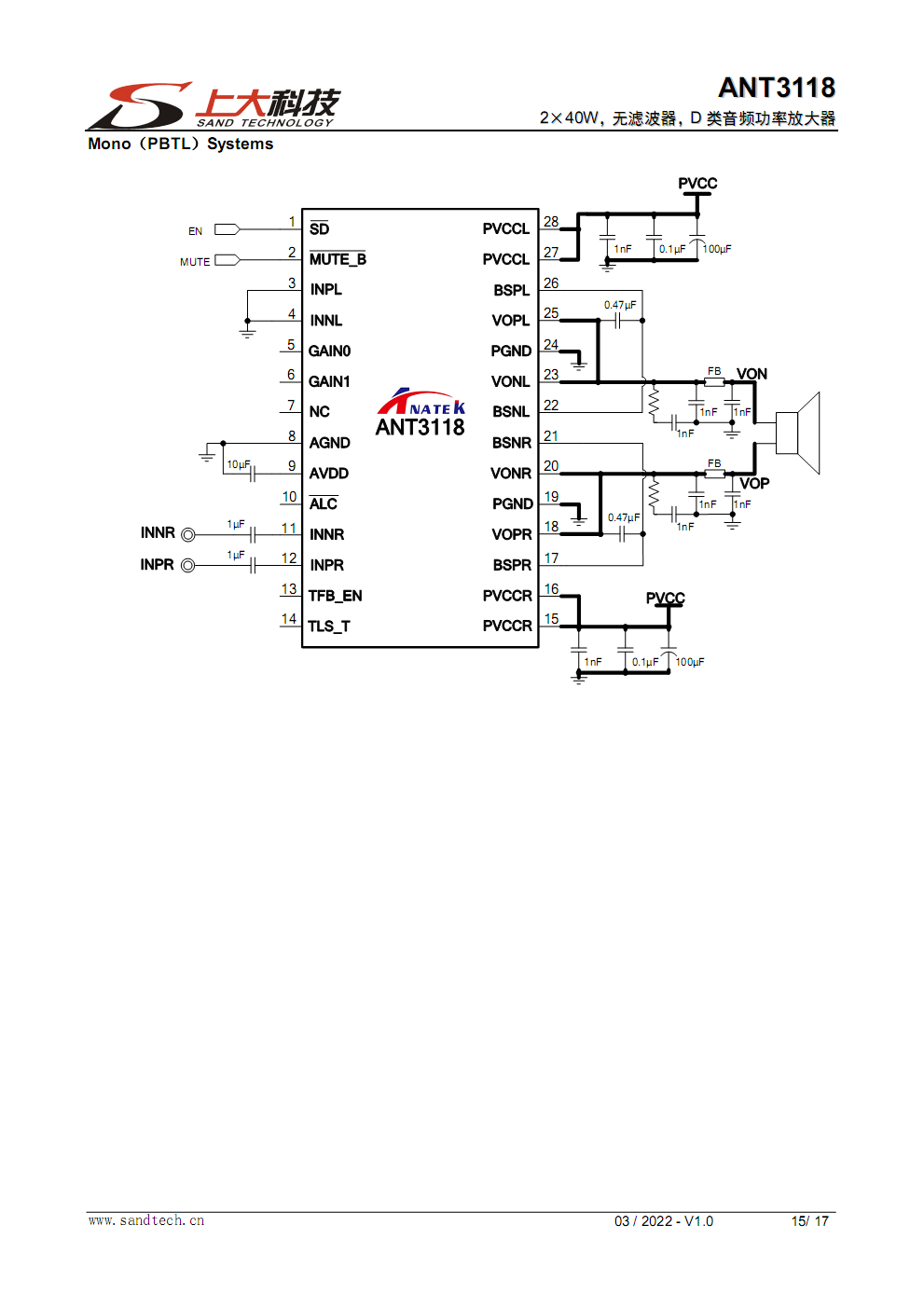

PBTL:80W (4Ω,24V,THD+N=10%)

?  PVCCL/R 支持寬電壓供電,范圍5.5V - 26V

?  20mA@24V 靜態電流

?  效率高達93%

?  4 級增益可調

?  優異的上、下電pop-click 噪聲抑制

?  抖頻設計超低EMI

?  TFB 溫控設計

?  2 擋防破音設計

?  內置過熱保護,短路保護,過壓保護,欠壓

保護功能

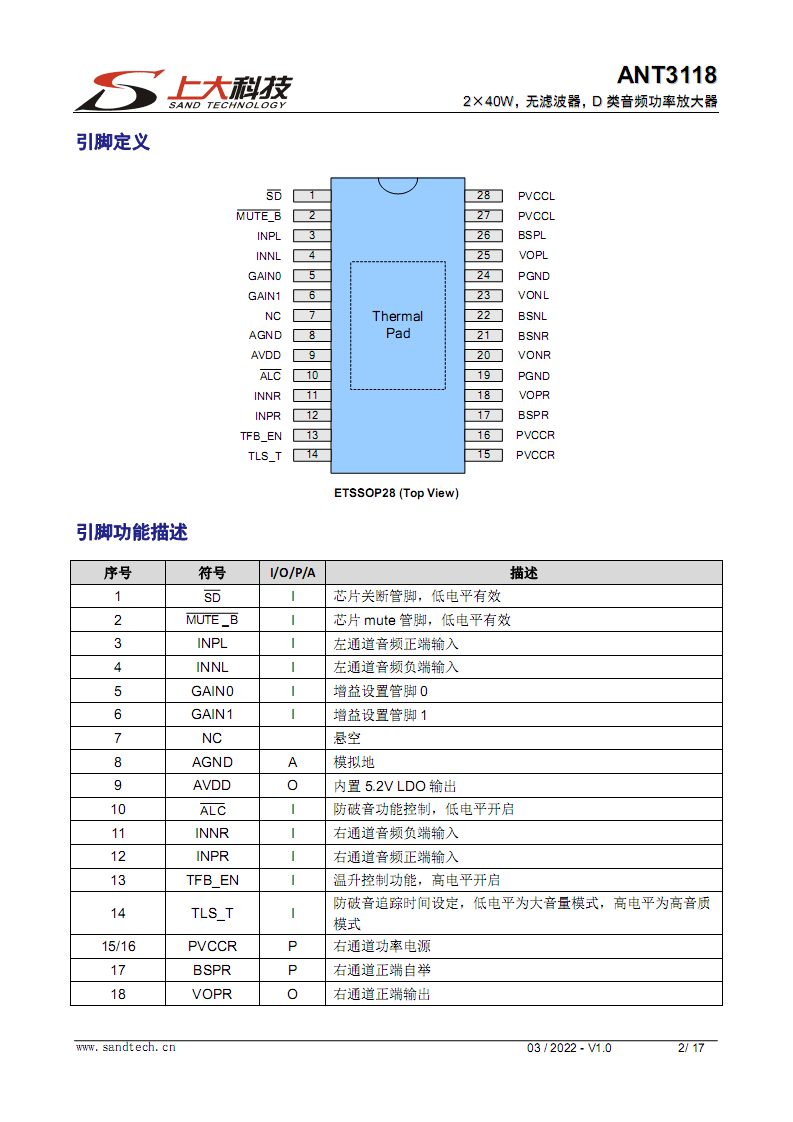

?  無鉛無鹵封裝,ETSSOP28

概述

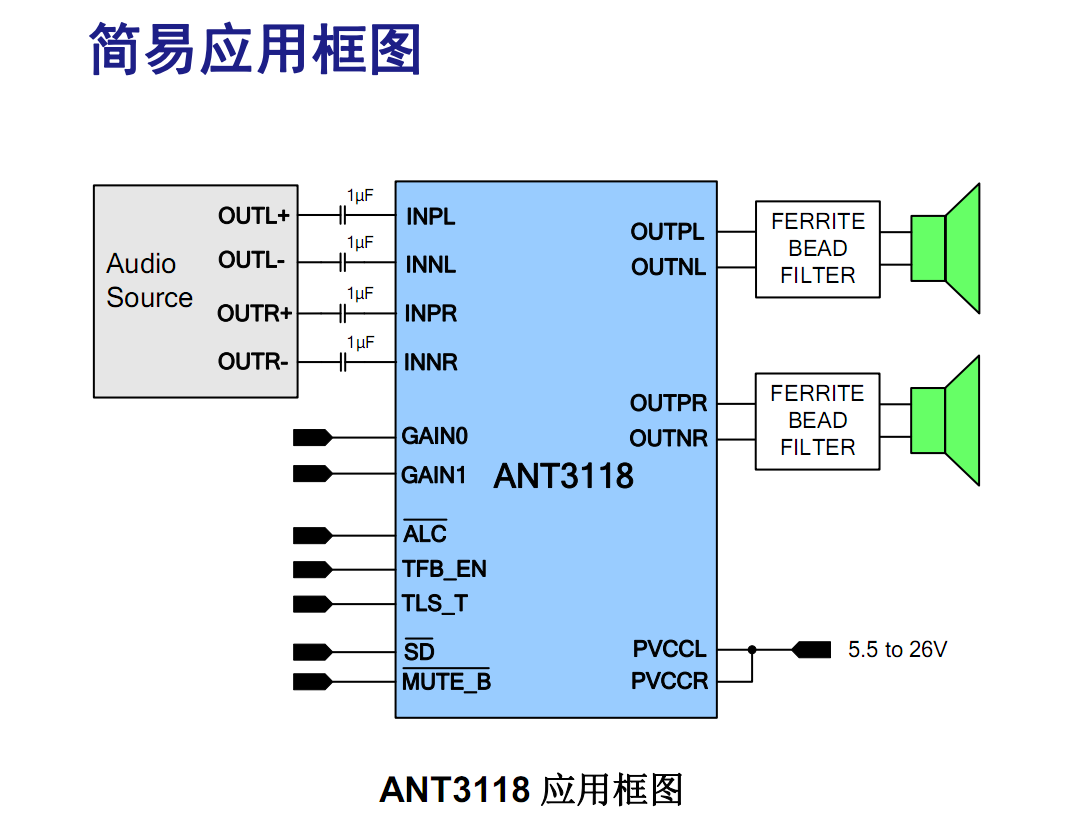

ANT3118 是一款高集成度、高效率的雙通道D類音頻功率放大器。支持 BTL 和 PBTL 模式輸出,供電電壓范圍 5.5V-26V。 雙通道 BTL模式下輸出功率可以到 2×40W(8Ω,24V,THD+N=10%),單通道 PBTL 模式下可以輸出 80W(4Ω,24V,THD+N=10%)。ANT3118 采用新型PWM脈寬調制架構,降低靜態功耗,提高效率,  PWM 采用擴頻技術,大幅降低了EMI輻射,在功率和喇叭線長一定的范圍內,可以用磁珠替代電感方案,從而優化成本和電路面積。

ANT3118支持2檔防破音設計,用戶可根據自己的喜好設置不同音質。

ANT3118的TFB溫控設計確保在安全溫度范圍內輸出功率最大化。

ANT3118內置過熱保護,短路保護,過壓保護,欠壓保護,防止芯片在非正常工作條件下損壞。

應用

?  大功率藍牙音箱

?  AI音箱

?  2.1 聲道音箱

?  LCD電視





更多資料請與我們聯系!
