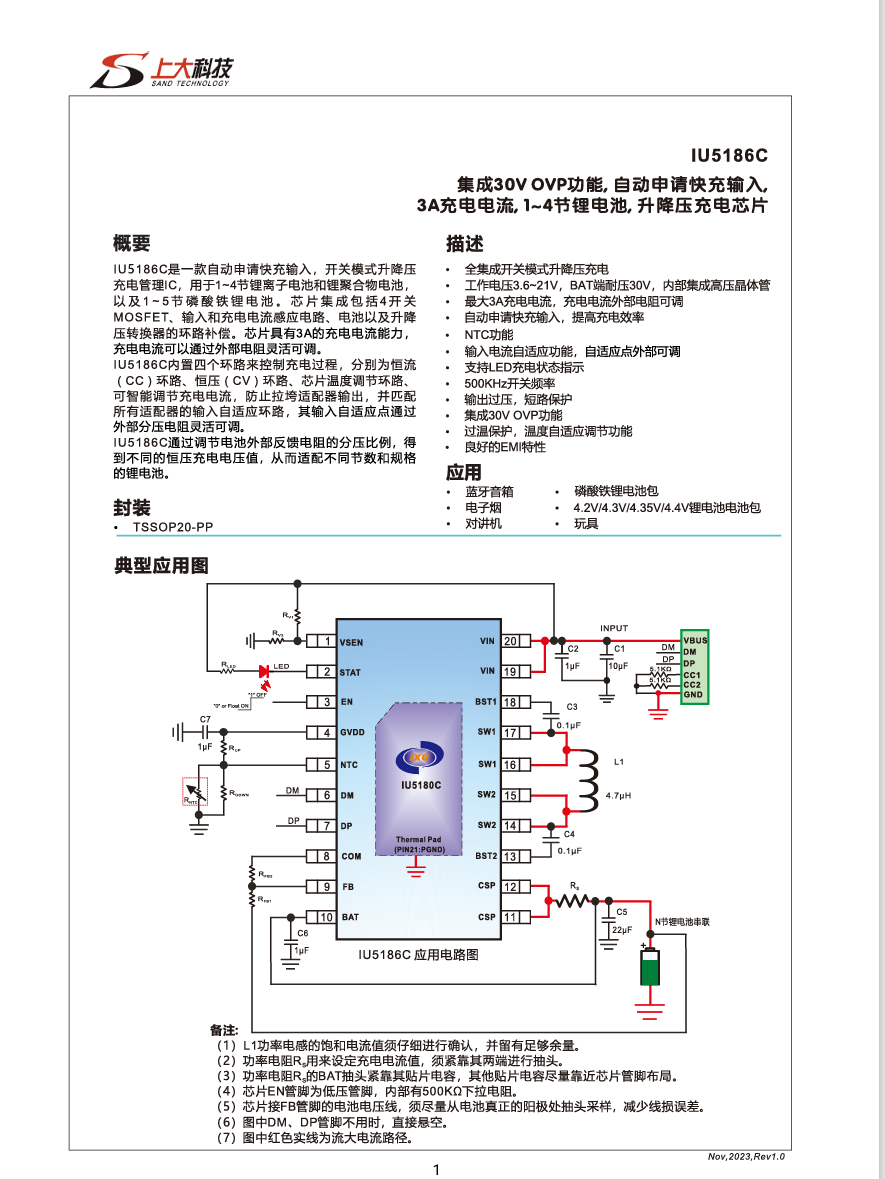

IU5186C集成30V OVP功能,自動申請快充輸入,3A充電電流,1節,2節,3節,4節鋰電池,升降壓充電管理芯片
概要
IU5186C是一款自動申請快充輸入,開關模式升降壓充電管理IC,用于1-4節鋰離子電池和鋰聚合物電池,以及1-5節磷酸鐵鋰電池.芯片集成包括4開關MOSFET、輸入和充電電流感應電路、電池以及升降壓轉換器的環路補償。芯片具有3A的充電電流能力,充電電流可以通過外部電阻靈活可調。
IU5186C內置四個環路來控制充電過程,分別為恒流(CC)環路、恒壓(CV)環路、芯片溫度調節環路、可智能調節充電電流,防止拉垮適配器輸出,并匹配所有適配器的輸入自適應環路,其輸入自適應點通過外部分壓電阻靈活可調。
IU5186C通過調節電池外部反饋電阻的分壓比例,得到不同的恒壓充電電壓值,從而適配不同節數和規格的鋰電池。
描述
全集成開關模式升降壓充電
工作電壓3.6-21V,BAT端耐壓30V,內部集成高壓晶體管
最大3A充電電流,充電電流外部電阻可調
自動申請快充輸入,提高充電效率
NTC功能
輸入電流自適應功能,自適應點外部可調
支持LED充電狀態指示
500KHz開關頻率
輸出過壓,短路保護
集成30V OVP功能
過溫保護,溫度自適應調節功能
良好的EMI特性

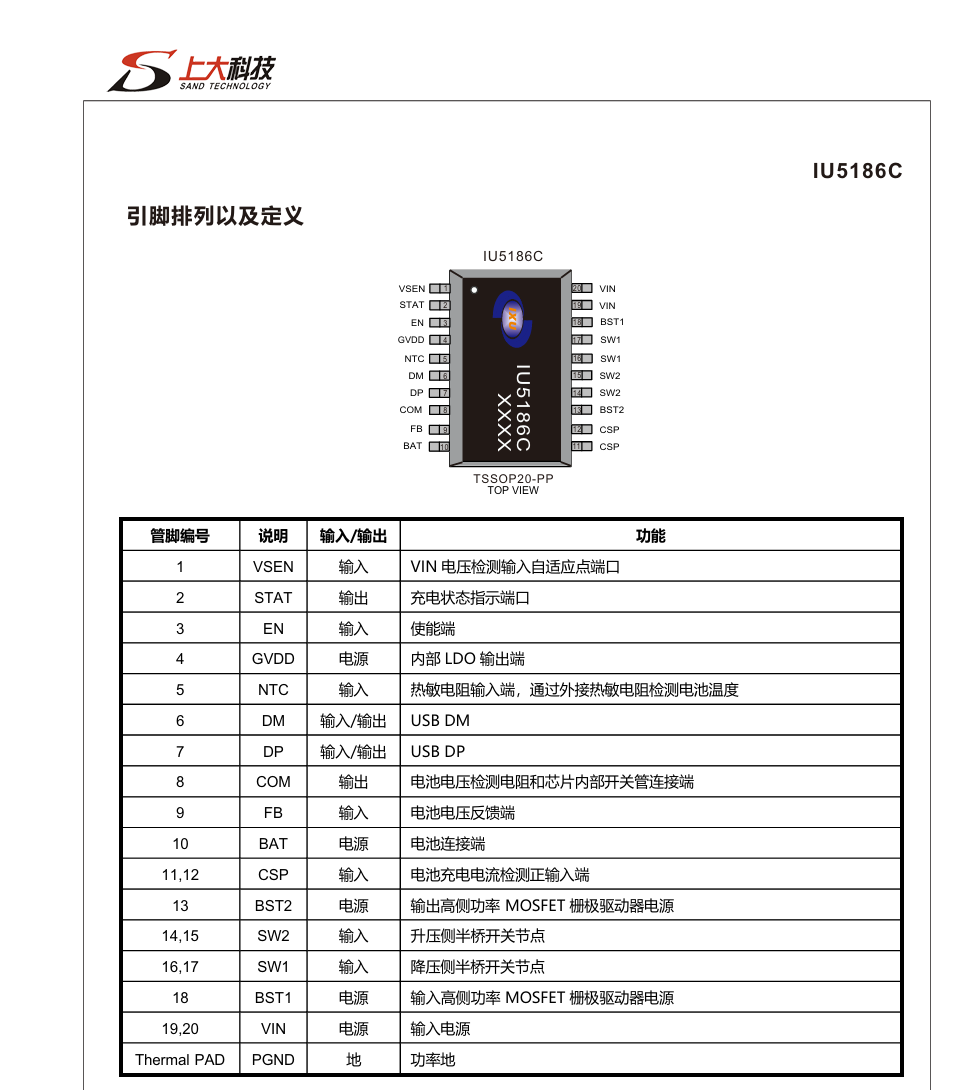

封裝:TSSOP20-PP
應用
1-4節鋰電池,1-5節麟酸鐵鋰電池的電子產品
免費提供樣品,全程技術支持。更多應用資料,請聯系我們。
